Cáp Ethernet là một phần không thể thiếu đối với mạng gia đình hoặc cơ sở hạ tầng của công ty. Nắm vững các bước tự làm là điều cơ bản để có kết nối tối ưu. Bài viết này sẽ khám phá các bước cơ bản về cách tháo cáp Ethernet . Bạn sẽ khám phá những thông tin chi tiết hữu ích tại đây.

Tìm hiểu về cáp Ethernet

Là một loại cáp mạng có dây, cáp Ethernet có thể kết nối các thiết bị trong mạng cục bộ (LAN) để truyền dữ liệu. Các thiết bị như máy tính, bộ định tuyến, bộ chuyển mạch và thậm chí cả camera an ninh PoE có thể sử dụng các loại cáp này để liên lạc và chia sẻ thông tin.

Có một số loại cáp Ethernet có sẵn:

• Cat5e : Cáp Cat5e hỗ trợ tốc độ lên tới 1 Gbps (Gigabit mỗi giây) và hoạt động ở tần số 100 MHz. Loại này được sử dụng rộng rãi trong hầu hết các mạng gia đình và doanh nghiệp nhỏ.
• Cat6 : Cáp Cat6 mang lại hiệu suất cao hơn so với Cat5e. Chúng có thể hỗ trợ tốc độ lên tới 10 Gbps trên khoảng cách ngắn hơn (tối đa 55 mét) và hoạt động ở tần số lên tới 250 MHz. Những loại cáp này phù hợp với những người yêu cầu tốc độ truyền dữ liệu cao hơn.
• Cat6a : Các loại cáp này là phiên bản nâng cao của Cat6. Chúng hỗ trợ tốc độ cao hơn nữa (lên tới 10 Gbps) trên khoảng cách xa hơn (lên tới 100 mét) ở tần số lên tới 500 MHz. Cáp Cat6a có khả năng chống nhiễu xuyên âm và nhiễu tốt hơn.

Lưu ý: Hướng dẫn này chủ yếu đề cập đến đầu cuối của cáp Ethernet Cat5e và Cat6 vì chúng thường được sử dụng trong mạng.

Công cụ để bấm dây mạng cáp Ethernet Cat5e/Cat6

Việc bấm dây mạng cáp Cat5e hoặc Cat6 yêu cầu một số công cụ cần thiết. Lưu ý rằng Cat5e và Cat6 có thể sử dụng các công cụ đầu cuối tương tự. Tuy nhiên, việc loại bỏ cáp Cat6 đòi hỏi độ chính xác cao hơn do thông số kỹ thuật của Cat6 cho tốc độ dữ liệu cao hơn và giảm nhiễu.

Dưới đây là một số công cụ thường được sử dụng:

1. Máy cắt cáp : Trước toàn bộ quá trình, bạn có thể cần phải cắt cáp theo chiều dài mong muốn một cách sạch sẽ mà không làm hỏng dây bên trong.
2. Kìm tuốt dây cáp : Được thiết kế đặc biệt cho loại cáp bạn đang làm việc (ví dụ: Cat5e, Cat6) để tháo vỏ ngoài mà không làm tổn hại đến dây dẫn bên trong.
3. Phích cắm mô-đun RJ45 : Bạn phải chọn phích cắm chất lượng cao tương thích với loại cáp Ethernet mà bạn đang kết thúc (ví dụ: Cat5e hoặc Cat6).
4. Công cụ uốn RJ45 : Công cụ này được sử dụng để cố định các đầu nối vào đầu cáp sau khi nối dây.
5. Bộ kiểm tra cáp : Khi việc chấm dứt hoàn tất, bạn có thể sử dụng bộ kiểm tra để kiểm tra xem cáp có hoạt động như mong đợi hay không.
6. Công cụ tước dây : Công cụ này giúp tước và sắp xếp các cặp xoắn trong cáp để có đầu nối thích hợp.

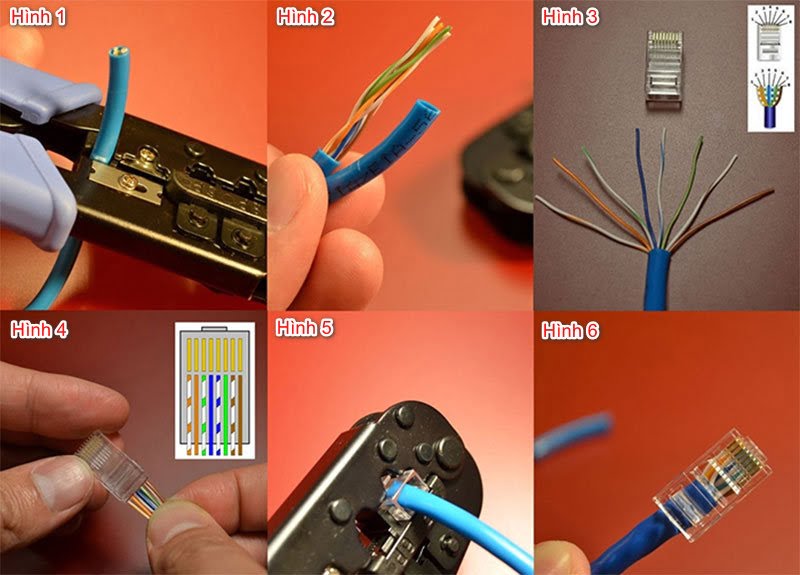

Cách bấm dây cáp Ethernet (Cat5e/Cat6): Hướng dẫn từng bước

Nếu bạn muốn tự mình bấm cáp Ethernet, đây là một số bước chung bạn có thể làm theo.

1. Đo và cắt cáp

Sử dụng máy cắt cáp, đo và cắt cáp Ethernet theo độ dài mong muốn. Dây phải đủ dài đến nơi bạn muốn lột áo khoác ngoài. Máy cắt dây có thể giúp bạn đảm bảo cắt cáp sạch và thẳng. Nếu đây là lần đầu tiên bạn làm dây, hãy làm dây dài hơn một chút để phòng ngừa bất kỳ sai sót nào bạn có thể mắc phải.

2. Lột áo khoác ngoài

Sử dụng dụng cụ tháo dây hoặc máy cắt áo khoác để lột áo khoác bên ngoài. Sẽ rất hữu ích nếu bạn chọn loại được thiết kế cho loại cáp của mình để cẩn thận lột bỏ lớp vỏ ngoài khoảng 1,5 inch (3-4 cm). Sau bước này, bạn có thể thấy các cặp xoắn bên trong lộ ra.

3. Tháo và sắp xếp các cặp

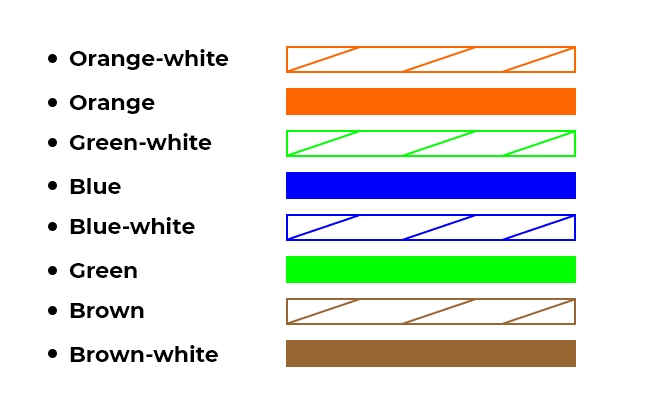

Tháo các cặp dây và lặp lại quá trình này cho mỗi bộ. Hãy chắc chắn rằng bạn đã tháo tất cả các dây vào áo khoác. Tiếp theo, bạn phải sắp xếp các dây cáp theo tiêu chuẩn nối dây T568B hoặc T568A. Mỗi tiêu chuẩn có thứ tự màu sắc của nó. Trình tự này thể hiện sự sắp xếp của tám dây trong phích cắm mô-đun RJ45 của cáp Ethernet. Ở đây, chúng tôi lấy T568B làm ví dụ. Kiểm tra các hình ảnh dưới đây:

Lưu ý : Thứ tự màu của T568A là Trắng/Xanh; Màu xanh lá; Trắng/Cam; Màu xanh da trời; Trắng/Xanh; Quả cam; Trắng/Nâu; Màu nâu.

4. Cắt và căn chỉnh dây

Cắt các dây có chiều dài đồng đều và sắp xếp chúng gọn gàng theo đúng thứ tự. Bạn có thể dùng ngón tay hoặc cạnh bàn để làm thẳng dây. Bạn phải đảm bảo tất cả các dây đều phẳng trước khi cắt tỉa chúng.

5. Cắm dây vào phích cắm mô-đun RJ45

Cắm các dây đã sắp xếp vào phích cắm mô-đun RJ45. Đảm bảo rằng mỗi dây đều chạm đến đầu của đầu nối và căn chỉnh với đúng khe cắm chân cắm.

6. Kẹp áo khoác bên trong phích cắm mô-đun RJ45

Kẹp vỏ dây ở gần đầu và trượt nhẹ vào mặt sau của phích cắm dữ liệu. Cẩn thận không đẩy nó quá xa (hai inch dưới phần cuối của áo khoác là đủ), nếu không dây có thể di chuyển về phía sau. Tránh trượt áo khoác qua vết lõm của phích cắm.

7. Uốn phích cắm

Đặt phích cắm mô-đun vào dụng cụ uốn và bóp chặt tay cầm để uốn đầu nối vào dây điện. Bạn có thể lặp lại hành động này nhiều lần để đảm bảo kết nối an toàn.

8. Lặp lại cho đầu bên kia

Lặp lại các bước từ 2 đến 7 để kết thúc đầu kia của cáp bằng phích cắm mô-đun RJ45. Hãy nhớ duy trì trình tự nối dây giống nhau.

9. Kiểm tra kết nối

Sử dụng cáp hoặc thiết bị kiểm tra Ethernet để kiểm tra cả hai đầu của cáp đã kết thúc để biết tính liên tục và nối dây chính xác. Đảm bảo tất cả các dây được kết nối đúng cách và không có lỗi.

Bấm dây mạng Cat6 so với Chấm dứt Cat5e: Sự khác biệt là gì?

Việc bấm dây cáp Cat6 tuân theo quy trình tương tự như việc kết thúc cáp Cat5e, tuy nhiên cả hai vẫn có những khác biệt rõ rệt.

• Cấu hình nối dây : Cáp Cat 6 thường sử dụng sơ đồ nối dây nghiêm ngặt hơn để giảm nhiễu xuyên âm. Sơ đồ nối dây là T568A hoặc T568B, tương tự như các cáp Ethernet khác, nhưng độ chính xác trong nối dây là quan trọng hơn ở Cat 6.
• Che chắn : Che chắn là lớp bảo vệ bổ sung được thiết kế để giảm nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) cho cáp Ethernet. Một số cáp Cat6 đi kèm với STP (Cặp xoắn được che chắn), trong khi cáp Cat5e thường không được che chắn.
• Xoắn cặp chặt hơn : Cáp Cat6 thường có cặp dây xoắn chặt hơn, điều này đòi hỏi độ chính xác cao hơn trong quá trình kết thúc để duy trì tiêu chuẩn hiệu suất.
• Yêu cầu lắp đặt : Cáp Cat6 có thể có các yêu cầu lắp đặt chặt chẽ hơn, chẳng hạn như bán kính uốn tối thiểu và các hạn chế về lực kéo để duy trì khả năng hoạt động của chúng.

Lời khuyên bổ sung: Cách duy trì cáp Ethernet để có hiệu suất tối ưu

Sau khi bấm dây cáp Ethernet, bạn cần bảo trì các cáp này đúng cách để có hiệu suất tối ưu.

1. Tuyến cáp an toàn : Cáp Ethernet không được uốn cong hoặc xoắn quá mức trong quá trình lắp đặt. Bạn cũng phải cố định dây cáp khỏi các mối nguy hiểm như nguồn nhiệt, cạnh sắc hoặc khu vực có nhiều người qua lại.
2. Duy trì bán kính uốn cong thích hợp : Thực hiện theo các nguyên tắc bán kính uốn cong được khuyến nghị để tránh gây căng thẳng cho cáp. Chẳng hạn, cáp Cat6 yêu cầu bán kính uốn cong lớn hơn Cat5e.
3. Sắp xếp cáp : Sử dụng các công cụ quản lý cáp như kẹp, dây buộc hoặc mương để giữ cho cáp ngăn nắp và tránh bị rối hoặc vướng víu.
4. Tránh nhiễu có thể xảy ra : Giữ cáp Ethernet cách xa các nguồn gây nhiễu điện từ như cáp điện, đèn huỳnh quang hoặc máy móc.
5. Kiểm tra cáp và đầu nối thường xuyên : Sử dụng máy kiểm tra cáp định kỳ để kiểm tra tính liên tục và chất lượng của các kết nối. Kiểm tra các đầu nối thường xuyên để phát hiện hư hỏng, ăn mòn hoặc lỏng lẻo và thay thế các đầu nối bị hỏng kịp thời.

Câu hỏi thường gặp

Làm cách nào để chấm dứt cáp Ethernet Cat6?

Để bấm đầu cáp Ethernet Cat6, hãy bắt đầu bằng cách cẩn thận lột vỏ cáp và để lộ tất cả các dây bên trong. Sắp xếp các dây theo sơ đồ nối dây T568A hoặc T568B, cắm chúng vào phích cắm mô-đun RJ45 và uốn chắc chắn đầu nối bằng công cụ phù hợp. Đảm bảo các dây được căn chỉnh chính xác. Sử dụng máy kiểm tra cáp để xác minh kết nối và đầu cuối thích hợp trước khi triển khai cáp cho các kết nối mạng.

Công cụ nào thường được sử dụng để kết cuối cáp Ethernet?

Công cụ phổ biến nhất được sử dụng để chấm dứt cáp Ethernet là công cụ uốn. Công cụ này cho phép bạn gắn phích cắm mô-đun RJ45 vào cáp bằng cách cố định dây bên trong đầu nối.

Cáp Ethernet Cat6 có tăng cường kết nối mạng không?

Câu trả lời là có. Cáp Cat6 được thiết kế để có hiệu suất và băng thông cao hơn. Các loại cáp này hỗ trợ tốc độ dữ liệu lên tới 10 Gbps ở khoảng cách tối đa 55 mét. Cáp Cat6 có thông số kỹ thuật chặt chẽ hơn để giảm nhiễu xuyên âm và nhiễu, tăng cường kết nối mạng trong nhà hoặc doanh nghiệp nhỏ của bạn.

Phần kết luận

Việc bấm dây cáp Ethernet là điều cần thiết để thiết lập mạng mạnh mẽ và hiệu quả. So với đầu cuối Cat5e, đầu cuối cáp Cat6 đòi hỏi độ chính xác cao hơn về cấu hình và lắp đặt dây. Sau khi đọc bài viết này, bạn đã hiểu các bước cơ bản để ngắt cáp Ethernet chưa? Hãy chia sẻ suy nghĩ của bạn với chúng tôi và cùng thảo luận trong phần bình luận bên dưới nhé!
