Lắp đặt Camera Thang Máy - Giải pháp và Yêu cầu khi thi công

Lắp đặt Camera Thang Máy

Giải pháp toàn diện cho lắp đặt Camera trong Thang Máy. Các vấn đề xãy ra trong Thang Máy nơi Công sở, văn phòng, khách sạn, chung cư, bệnh viện, ... đang ngày một NÓNG dần lên như:

1. Tăng cường an ninh: Camera thang máy giúp giám sát và bảo vệ an ninh cho người sử dụng thang máy, đặc biệt là trong các tòa nhà, khách sạn hay căn hộ cao tầng.

2. Đối phó với tình huống khẩn cấp: Camera thang máy có thể giúp giải quyết tình huống khẩn cấp như tai nạn hoặc việc người sử dụng thang máy bị kẹt.

3. Theo dõi hoạt động: Camera thang máy có thể giúp quản lý theo dõi hoạt động của người sử dụng thang máy và hạn chế hành vi xấu.

4. Cải thiện dịch vụ: Việc lắp đặt camera thang máy có thể giúp nâng cao chất lượng dịch vụ bằng cách quản lý và giám sát người sử dụng thang máy.

5. Giảm thiểu rủi ro: Camera thang máy có thể giảm thiểu rủi ro cho người sử dụng thang máy, đặc biệt là khi sử dụng thang máy vào ban đêm hoặc tại những khu vực có nguy cơ an ninh cao.

6. Quản lý chung cư: Việc lắp đặt camera thang máy trong các tòa nhà chung cư giúp quản lý chung cư theo dõi hoạt động của cư dân và các dịch vụ được cung cấp bởi quản lý chung cư.

Lắp đặt Camera trong thang máy cần lưu ý:

1. Đánh giá nhu cầu: Đầu tiên, bạn cần xác định mục đích và nhu cầu của việc lắp đặt camera trong thang máy. Bạn có thể muốn quan sát người dùng thang máy hoặc theo dõi hàng hóa được vận chuyển trong thang máy. Các mục đích khác có thể bao gồm giám sát an ninh hoặc bảo vệ tài sản.

2. Chọn camera thích hợp: Sau khi xác định mục đích và nhu cầu, bạn cần chọn loại camera phù hợp với thang máy của mình. Camera thang máy có thể được thiết kế để giám sát từ nhiều góc độ và được tích hợp với hệ thống âm thanh để cảnh báo cho người dùng thang máy khi có sự cố xảy ra.

3. Lắp đặt camera: Bạn cần chọn vị trí phù hợp để lắp đặt camera trong thang máy. Đảm bảo camera được đặt ở vị trí thuận lợi để quan sát toàn bộ không gian thang máy mà không bị che khuất. Nếu bạn không có kinh nghiệm trong việc lắp đặt camera, bạn nên thuê một công ty chuyên nghiệp để lắp đặt và cấu hình cho bạn.

4. Kết nối camera với mạng: Sau khi lắp đặt camera, bạn cần kết nối nó với mạng để có thể quan sát từ xa. Bạn cần đảm bảo rằng hệ thống mạng của bạn có đủ băng thông để truyền tải dữ liệu video mà không bị gián đoạn.

5. Kiểm tra và bảo trì: Cuối cùng, bạn cần kiểm tra kết nối camera và đảm bảo rằng nó hoạt động tốt. Bạn cũng nên bảo trì camera thường xuyên để đảm bảo hoạt động tối ưu và kéo dài tuổi thọ của nó.

Lắp đặt Camera thang máy - Dùng dây tín hiệu chuyên dụng:

Với giải pháp đi dây tín hiệu chuyên dụng thì sẽ dùng 3 loại dây có thể thi công được như:

1. Dùng dây tín hiệu cáp đồng trục Analog - RG59
2. Dùng dây tín hiệu cáp mạng LAN
3. Dùng dây tín hiệu cáp quang - FTTH

Chi tiết giải pháp:

1. Dùng dây tín hiệu cáp đồng trục - RG59





Diễn giải:

Camera được đấu nối với dây cáp tín hiệu để truyền tín hiệu về trung tâm, nguồn điện cấp cho camera dùng nguồn điện của cabin tháng máy, dây cáp tín hiện được đi theo dây cáp tín hiệu của thang máy.

Ưu điểm: Tín hiệu được truyền tải thông qua đấu nối trực tiếp về trung tâm, ổn định, tốc độ cao (thuận tiện cho đơn vị sử dụng). Chi phí triển khai thi công thấp

Nhược điểm:

• Thi công vất vả.
• Dễ bị sự cố dây đứt ngầm theo thời gian do vận động của thang máy.
• Khó khăn trong việc khắc phục khi gặp sự cố.



Mô hình kết nối thiết bị trong thang máy được FPTC thiết kế



Về cơ bản cả 3 loại dây gồm: Dây cáp đồng trục - RG59, Dây mạng LAN - CAT5, CAT6 và Dây cáp quang thì mô hình kế nối đều tương tự như trên hình vẻ. Chi khác nhau ở việc dùng dây và thiết bị đầu cuối.



2. Dùng dây tín hiệu cáp mạng LAN - CAT5, CAT6

Với việc dùng dây tín hiệu bằng sợi cáp mạng LAN loại CAT5 và CAT6 cũng tương tự như dùng dây cáp đồng trục, với những bất lợi về việc thi công và bảo trì khó khăn và tính chịu nhiệt của DÂY không được cao nên phương án này ít khi được sử dụng. Phuơng pháp này được sử dụng cho những tòa nhà có từ 1-5 tầng sẽ đảm bảo, nếu vượt quá thì tính chuyên dụng sẽ không cao và phát sinh nhiều chi phí bảo trì và vận hành. Dây cáp CAT 6 được FPTC thi công cho khách hàng lắp đặt Camera trong thang máy



3. Dùng dây tín hiệu cáp quang - FTTH



Thi công Camera trong thang máy sử dụng cáp quang - FTTH

Đối với phương pháp dụng cáp quang để thay cho dây cáp đồng trục RG59 và cáp LAN - CAT5,6 đang ngày càng phổ biến bởi một số điểm như:

• Tín hiệu được truyền tải một cách nhanh chóng(tốc độ ánh sáng)
• Độ bền của dây chống được các tác động ngoại cảnh và đặc biệt là quá trình lên xuống liên tục của thang máy
• Ít phải bảo trì, vận hành êm ái

Tuy nhiên cũng giống như 2 phương pháp trên, vấn đề lớn nhất gặp phải và việc thi công rất khó khăn, đòi hỏi trình độ kỹ thuật phải rất cao mới có thể làm TỐT.

Với đặc tính truyền tải dữ liệu nhanh chóng và ổn định, phương pháp này thường được áp dụng cho các tòa nhà cao tầng.

Kết luận:

Với phương pháp dùng cáp chuyên dụng như Cáp đồng trục, cáp LAN, Cáp quang như đã trình bày ở trên thì xãy ra một số vấn đề:

1. Thi công rất phức tạp và chi phí có thể phát sinh lớn nếu ngay từ đầu triển khai không đúng kỹ thuật
2. Cáp dễ bị đứt ngầm do việc lên xuống liên tục của Thang Máy
3. Đơn vị quản lý thang máy và đơn vị thi công Camera thang máy không đồng nhất, phải xin phép thêm BQL tòa nhà mới được phép thi công hoặc bảo trì sau bán hàng.

Từ những yếu tố bất lợi khi dùng cáp chuyên dụng trong việc thi công Camera cho Thang Máy, FPTC đưa ra một phương án tối ưu nhất và là xu hướng hiện tại đã được rất nhiều các tòa nhà áp dụng.

Lắp đặt Camera thang máy - Sử Dụng Các Bộ Thu Phát Không Dây

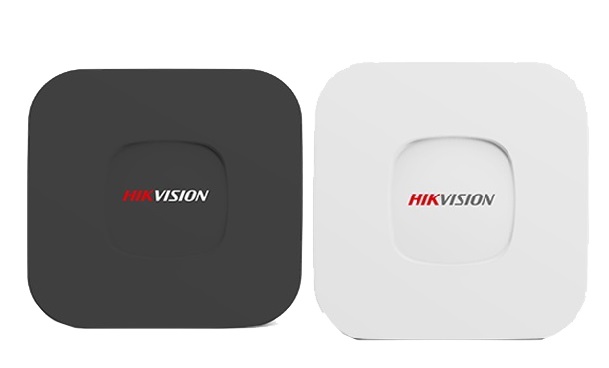

Bộ thu phát chuyên dụng dùng cho Camera thang máy của Hikvision

Thông số thiết bị thu phát yêu cầu cần đạt cho việc lắp đặt Camera thang máy:

• Áp dụng cho thang máy có độ cao lên xuống từ 20m-500m
• Modem Wifi Chuẩn IEEE 802.11b/g/n(2T2R 300Mbps), 3 cổng 100Mbps RJ45 kết nối các thiết bị IP
• Tích hợp sẵn các ăngten, góc Ngang: 65° Dọc: 60°
• Cấu hình Zero”, ID mạng mặc định duy nhất cho từng cặp, tự động tìm và thích ứng tần số.
• Truy cập qua web
• Bảo mật: Lọc địa chỉ IP/MAC , ẩn SSID, Cách ly giao diện;
• Một bộ bao gồm 1 cặp (1 màu đen và 1 màu trắng)
• Cấp nguồn PoE như bộ PD
• Nguồn điện cung cấp: 48VAC/ 0.25A và 12VDC

Ưu điểm của giải pháp:

• Thi công lắp đặt camera, vận hành và bảo trì một cách nhanh chóng
• Độ bền rất cao, do dùng sóng Wifi nên sẽ không bị ảnh hưởng bởi sự di chuyển liên tục của thang máy
• Khoảng cách thu và phát lý tưởng lên đến 1000m.(có thể lắp bên ngoài khu vực không chạy được dây như qua đường, biệt thự đẹp …) việc này sẽ cho phép bạn có thể sử dụng cho thang máy lên đến 100 tầng
• Không bị nhiễu tín hiệu khi vận hành thang máy.
• Cài đặt đơn giản, chỉ cần gạt switch là chạy , không cần setup qua máy tính

Mô hình kết nối camera trong thang máy sử dụng bộ thu và phát sóng wifi

Mô hình camera sử dụng bộ thu và phát sóng cho thang máy[/caption]

Cách lắp đặt camera trong thang máy sử dụng bộ thu và phát sóng wifi

1. Bộ thu và phát sóng Wifi được lắp đặt ở phía trên của nóc Cabin thang máy.
2. Camera được lắp đặt trong thang máy sẽ kết nối với bộ phát Wifi ở phía trên thông qua Wifi hoặc cáp mạng LAN, cáp Analog
3. Lắp bộ nhận không dây trên cùng của hốc thang máy và chạy dây mạng về nút mạng LAN gần nhất
4. Hình ảnh của camera thu được trong thang máy sẽ truyền không dây qua bộ phát đến bộ thu và kết nối về trung tâm.

Kinh Nghiệm Lắp Đặt Camera Cho Thang Máy

• Lắp đặt camera trong thang máy có thể thấy là đơn giản nhưng thực chất rất khó khăn, không phải về thời gian thi công hoặc chi phí, mà quan trọng nhất là làm sao để cho hình ảnh rõ nét, không bị nhiễu, …khi thang máy chạy.
• Lắp đặt camera thang máy đòi hỏi yêu cầu trình độ kỹ thuật cao, vì camera cho thang máy đòi hỏi một số các tính năng khá phực tạp so với các công trình lắp đặt camera quan sát đơn thuần khác.
• Lắp đặt camera quan sát thang máy là một việc tốn thời gian và phức tạp. Thang máy luôn di chuyển và việc lắp đặt dây dẫn chuyển động theo là một thách thức thật sự.
• Thang máy thường sử dụng để đưa khách lên xuống tất cả các tầng lầu một cách liên tục với độ cao toà nhà trung bình từ 10 đến 30 tầng.

Mô hình FPTC thiết kế cho việc lắp đặt camera trong thang máy

Kết luận chung:

Qua 2 phương pháp FPTC vừa thông tin đến bạn ở trên, rõ ràng phương án sử dụng bộ thu và phát sóng Wifi sẽ thi công và lắp đặt và bảo trì dễ dàng hơn rất nhiều so với việc triển khai Cáp chuyên dụng. Hiện nay đại da số các phương pháp về thi công camera trong thang máy đã không còn sử dụng phương pháp Cáp chuyên dụng nữa. Tuy nhiên để tiết kiệm được chi phí và áp dụng cho các tòa nhà ít tầng bạn hãy lựa chọn nó.
