Một bộ kiểm soát cửa ra vào gồm những gì? Cấu hình dễ hiểu

Một bộ kiểm soát cửa ra vào thường gồm thiết bị xác thực, bộ điều khiển, khóa điện, nguồn cấp, thiết bị mở cửa từ bên trong và phụ kiện lắp đặt. Tùy nhu cầu, hệ thống có thể bổ sung cảm biến trạng thái cửa, phần mềm quản lý, nguồn dự phòng và thiết bị giải phóng cửa khẩn cấp. Bộ điều khiển có thể tích hợp trong máy kiểm soát hoặc tách thành controller riêng, vì vậy không phải bộ nào cũng có cùng số lượng thiết bị.

Điều khách hàng cần kiểm tra không chỉ là có bao nhiêu món trong hộp, mà là các thiết bị có phù hợp với cửa và cách sử dụng hay không. Một bộ dùng tốt cho cửa văn phòng một cánh chưa chắc phù hợp với cửa kính hai cánh, kho hàng hoặc khu vực cần ghi nhận cả chiều vào và chiều ra. Bài viết này giúp bạn hiểu vai trò từng thành phần để đọc báo giá và chọn cấu hình đầy đủ hơn.

Cần tư vấn cấu hình theo cửa thực tế? Liên hệ FPTC qua 08.1313.6565, gửi ảnh toàn bộ cửa, vị trí dự kiến lắp và số người sử dụng. Bạn có thể tham khảo dịch vụ lắp đặt kiểm soát cửa ra vào để tìm hiểu phương án triển khai.

1. Bảng tổng hợp các thành phần của bộ kiểm soát cửa

Với nhu cầu kiểm soát một cửa, có thể chia hệ thống thành các nhóm dưới đây. Một số nhóm được tích hợp trong cùng thiết bị; những nhóm khác phải chọn theo kết cấu cửa và yêu cầu vận hành. Vì vậy, hãy đối chiếu chức năng thay vì mặc định mỗi dòng phải tương ứng một sản phẩm riêng.

2. Đầu đọc: Thiết bị nhận diện người muốn mở cửa

Đầu đọc là thành phần người dùng thường nhìn thấy đầu tiên. Thiết bị có thể nhận thẻ, mã PIN, vân tay, khuôn mặt hoặc kết hợp nhiều phương thức. Sau khi tiếp nhận thông tin, hệ thống kiểm tra quyền truy cập trước khi cho phép mở khóa.

Với văn phòng nhỏ, thẻ hoặc vân tay có thể đáp ứng nhu cầu cơ bản nếu thuận tiện cho nhân viên. Khi cần thao tác nhanh, hạn chế tiếp xúc hoặc quản lý lượng người lớn hơn, thiết bị nhận diện khuôn mặt có thể là lựa chọn để xem xét. Hiệu quả nhận diện còn phụ thuộc vị trí lắp, ánh sáng, môi trường và thông số của từng model.

Nếu sử dụng thẻ, cần kiểm tra chuẩn thẻ và khả năng tương thích với đầu đọc. Không phải thẻ có cùng hình dạng đều dùng thay thế được cho nhau. Với vân tay hoặc khuôn mặt, cần kiểm tra dung lượng người dùng, phương thức xác thực dự phòng và cách quản lý dữ liệu.

Một đầu đọc phụ thường chỉ gửi thông tin về controller; nó không tự quyết định mở cửa. Trong khi đó, máy kiểm soát độc lập có thể tích hợp nhận diện, lưu quyền và relay điều khiển khóa. Đây là khác biệt quan trọng khi so sánh hai báo giá có số lượng thiết bị khác nhau.

3. Bộ điều khiển: Nơi quyết định có cho phép mở cửa hay không

Bộ điều khiển tiếp nhận thông tin xác thực, đối chiếu với quyền đã cài đặt và gửi lệnh điều khiển khóa. Tùy hệ thống, quyền truy cập có thể được giới hạn theo từng cửa, nhóm nhân sự hoặc khung giờ. Thiết bị cũng có thể tiếp nhận tín hiệu nút exit và cảm biến cửa nếu hỗ trợ.

Cấu hình tích hợp cho một cửa

Trong cấu hình này, chức năng điều khiển nằm ngay trong máy kiểm soát. Số lượng thiết bị riêng giảm, phù hợp để xem xét cho văn phòng nhỏ hoặc một cửa cần phân quyền cơ bản. Tuy nhiên, phải kiểm tra đầu ra khóa, khả năng quản lý và cách bảo vệ dây điều khiển.

Việc máy có relay không đồng nghĩa mọi model đều phù hợp mọi khóa điện. Điện áp, dòng tải, kiểu tiếp điểm và sơ đồ đấu nối phải theo tài liệu của thiết bị. Nếu lắp máy phía ngoài cửa, cần đánh giá nguy cơ tiếp cận dây và cơ chế điều khiển khóa khi thiết bị bị can thiệp.

Cấu hình controller riêng cho nhiều cửa

Đầu đọc được lắp tại cửa, còn controller đặt trong khu vực được bảo vệ. Cấu hình này giúp tập trung kết nối và phù hợp hơn khi cần quản lý nhiều điểm ra vào. Số cửa, số đầu đọc và chức năng hỗ trợ phải kiểm tra theo từng controller.

Tài liệu kỹ thuật AXIS A1610, chẳng hạn, mô tả các cổng dành cho đầu đọc, khóa, nút yêu cầu ra và giám sát cửa; model này còn hỗ trợ các lựa chọn nguồn cụ thể. Đây là ví dụ về kiến trúc controller riêng, không phải thông số áp dụng cho mọi bộ kiểm soát cửa. Nguồn tham khảo: Tài liệu AXIS A1610.

4. Khóa điện: Chọn theo cửa, không chỉ theo đầu đọc

Khóa điện thực hiện việc giữ cửa hoặc cho phép mở cửa sau khi xác thực hợp lệ. Một bộ đầu đọc tốt vẫn có thể vận hành không ổn định nếu chọn sai khóa, lắp lệch hoặc cửa không tự khép đúng vị trí. Vì vậy, cần khảo sát cả cánh cửa, khung, khe hở và hướng mở.

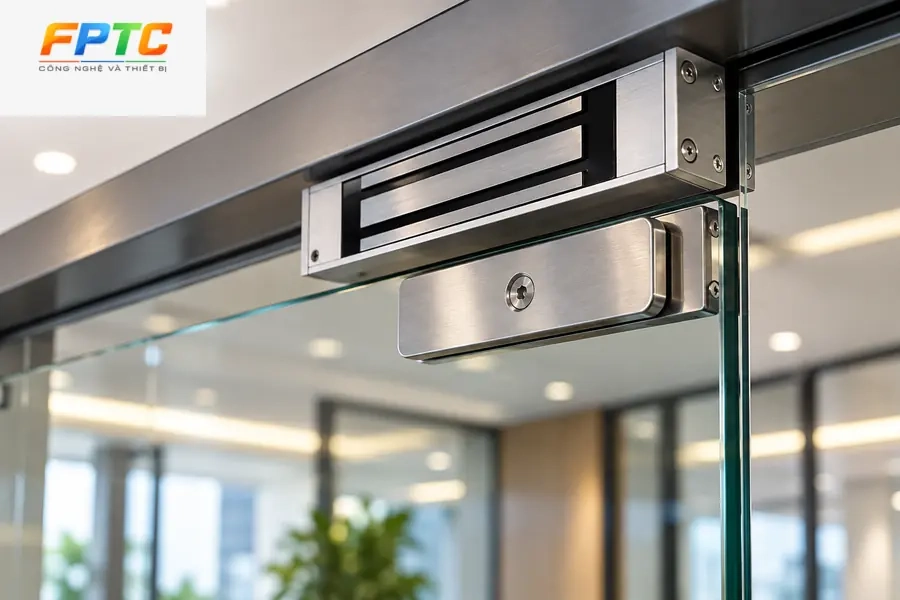

Khóa nam châm điện

Khóa nam châm giữ cửa bằng lực hút giữa thân khóa và tấm hút khi được cấp điện. Cách lắp phụ thuộc vị trí khung, hướng mở và phụ kiện đi kèm. Ngoài lực giữ danh định, cần kiểm tra độ tiếp xúc của tấm hút và khả năng chịu lực của vị trí bắt gá.

Khóa nam châm thông dụng nhả khi nguồn cấp cho khóa bị cắt. Tuy nhiên, nếu nguồn dự phòng vẫn duy trì điện thì mất điện lưới không đồng nghĩa cửa tự nhả. Phương án giải phóng khẩn cấp phải được xem xét cùng toàn bộ mạch nguồn và điều khiển.

Khóa chốt điện và khóa ngàm điện

Khóa chốt dùng chốt để giữ cửa; khóa ngàm điện làm việc với cơ cấu khóa cơ tương thích. Mỗi loại có yêu cầu riêng về vị trí lắp, độ thẳng cửa và trạng thái khi mất nguồn. Không nên suy luận tất cả khóa chốt hoặc khóa ngàm đều có cùng hành vi.

Với cửa kính, phụ kiện và kết cấu cửa ảnh hưởng trực tiếp đến lựa chọn khóa. Cửa không khung, cửa có khung và cửa hai cánh có thể cần phương án khác nhau. Xem thêm giải pháp lắp đặt kiểm soát ra vào cửa kính để đối chiếu với cửa hiện có.

Chú thích: Loại khóa và bộ gá cần được lựa chọn theo kết cấu cửa, hướng mở và vị trí lắp thực tế.

5. Nguồn cấp và nguồn dự phòng

Nguồn cấp phải đáp ứng điện áp và dòng điện của thiết bị xác thực, controller và khóa theo thiết kế. Nhiều bộ dùng nguồn DC riêng; một số thiết bị hỗ trợ PoE hoặc phương thức cấp nguồn khác. Không nên mặc định mọi bộ đều dùng chung một adapter 12 V.

Nguồn thiếu công suất, dây quá nhỏ hoặc tuyến dây dài có thể làm hệ thống hoạt động không ổn định. Khi thiết kế, cần tính tải đồng thời và kiểm tra sụt áp tại thiết bị. Đối với cấu hình có nhiều khóa hoặc đầu đọc, tổng công suất cần được tính trên toàn bộ hệ thống.

Nguồn dự phòng có thể dùng ắc quy đi cùng bộ nguồn tương thích hoặc UPS theo phương án thiết kế. Thời gian hoạt động phụ thuộc tải, dung lượng thực tế, tình trạng pin và thiết bị nào được duy trì. Báo giá nên ghi rõ có dự phòng hay không, thay vì chỉ ghi chung “nguồn kiểm soát cửa”.

6. Nút exit, đầu đọc chiều ra và mở cửa khẩn cấp

Nếu chỉ yêu cầu xác thực khi đi vào, phía trong thường bố trí nút exit hoặc phương tiện mở cửa phù hợp. Người dùng thao tác để yêu cầu hệ thống nhả khóa trong thời gian cài đặt. Vị trí lắp cần dễ tiếp cận và không bị đồ đạc che khuất.

Nếu doanh nghiệp cần ghi nhận ai đi ra, có thể bố trí đầu đọc ở cả hai chiều. Khi đó, phải kiểm tra controller có hỗ trợ và phần mềm có phân biệt sự kiện vào, ra hay không. Nhật ký xác thực cũng chưa chứng minh chắc chắn người đó đã đi qua cửa, nhất là khi nhiều người cùng đi sau một lần mở.

Nút exit thông thường không nên được mặc định là thiết bị giải phóng khẩn cấp độc lập. Nếu nó chỉ gửi tín hiệu cho controller, khả năng mở cửa còn phụ thuộc phần điều khiển và cấu hình hệ thống. Thiết bị giải phóng khẩn cấp, cơ cấu thoát ra và liên động với hệ thống báo cháy cần được thiết kế theo yêu cầu của công trình; không tự đấu nối theo sơ đồ chung trên mạng.

Trước khi chốt cấu hình, hãy xác định: người bên trong mở cửa bằng cách nào khi thiết bị lỗi, khi mất nguồn và trong tình huống khẩn cấp. FPTC có thể tiếp nhận ảnh cửa và yêu cầu vận hành qua 08.1313.6565 để tư vấn phương án phù hợp.

[ẢNH 3 – Chèn sau phần này] Ảnh thực tế phía trong cửa, thấy rõ nút exit và thiết bị giải phóng khẩn cấp nếu cấu hình có trang bị. Bố trí hợp lý, không thể hiện sơ đồ đấu dây. Không nhầm nút exit với thiết bị khẩn cấp.
Alt: Thiết bị mở cửa từ bên trong của hệ thống kiểm soát ra vào.
Chú thích: Phương án mở cửa phía trong cần được xác định cùng cơ chế vận hành và giải phóng cửa khi có sự cố.

7. Cảm biến cửa, phần mềm và phụ kiện có cần không?

Cảm biến trạng thái cửa giúp hệ thống biết cửa đang đóng hay mở. Đây là thông tin khác với việc relay đã gửi lệnh mở khóa. Nếu muốn phát hiện cửa bị để mở quá lâu hoặc mở bất thường, cần có thiết bị và chức năng giám sát tương ứng.

Phần mềm phục vụ quản lý người dùng, phân quyền và tra cứu nhật ký theo khả năng hệ thống. Một cửa đơn giản có thể cấu hình trực tiếp tại thiết bị; nhiều cửa hoặc nhiều nhóm nhân sự thường cần cách quản lý tập trung thuận tiện hơn. Trước khi mua, hãy kiểm tra giấy phép, số cửa hỗ trợ, nơi lưu dữ liệu và chi phí duy trì nếu có.

Nếu muốn dùng chung cho chấm công, thiết bị và phần mềm phải đáp ứng nghiệp vụ ca làm, tính công và xuất báo cáo. Có lịch sử mở cửa không đồng nghĩa đã có một giải pháp chấm công hoàn chỉnh. Tham khảo dịch vụ lắp đặt máy chấm công để xác định phần cần bổ sung.

Phụ kiện gồm gá khóa, dây nguồn, dây tín hiệu, dây mạng khi cần, hộp nối, ống bảo vệ và tủ thiết bị. Tay co hoặc cơ cấu tự đóng cũng có thể cần nếu cửa không tự khép đúng vị trí. Những hạng mục này không nổi bật trên ảnh sản phẩm nhưng ảnh hưởng nhiều đến độ chắc chắn, thẩm mỹ và khả năng bảo trì.

8. Ba cấu hình tham khảo theo nhu cầu

Các cấu hình dưới đây dùng để định hướng khảo sát, không phải danh sách mua hàng áp dụng cho mọi công trình. Số lượng khóa và phụ kiện phải xác định theo số cánh, cơ cấu cửa và cách vận hành. Thiết bị khẩn cấp, nguồn dự phòng và kết nối quản lý cần được ghi thành hạng mục rõ ràng.

Với cửa hai cánh, không nên kết luận chỉ cần một khóa hoặc bắt buộc hai khóa trước khi khảo sát. Một cánh có thể là cánh cố định, cả hai cánh có thể cùng hoạt động, hoặc có yêu cầu mở khác nhau. Phương án giữ cửa và giải phóng cửa phải xét toàn bộ kết cấu.

Camera có thể bổ sung hình ảnh tại vị trí ra vào nhưng không thay thế đầu đọc hay khóa điện. Với văn phòng cần kết hợp nhiều hệ thống, có thể tham khảo phương án camera, chấm công và kiểm soát cửa cho văn phòng. Đây là bài mô phỏng phương án triển khai, cần đối chiếu với yêu cầu thực tế của doanh nghiệp.

[ẢNH 4 – Chèn sau bảng cấu hình] Ảnh bộ thiết bị được bày gọn trên bàn: máy kiểm soát, khóa, nguồn, nút exit, gá và dây mẫu. Nếu thêm cảm biến hoặc controller riêng, chú thích rõ đó là cấu hình minh họa. Không ghi giá, không đặt logo lên thân thiết bị.
Alt: Các thiết bị và phụ kiện trong bộ kiểm soát cửa ra vào.
Chú thích: Thành phần của một bộ kiểm soát cửa thay đổi theo số cửa, kết cấu lắp đặt và mức độ quản lý.

9. Kiểm tra báo giá và nghiệm thu thế nào?

Một báo giá đầy đủ nên ghi rõ model, số lượng, loại khóa, phụ kiện và phạm vi thi công. Đồng thời, cần làm rõ phần mềm có tính phí không, có bao gồm nguồn dự phòng không, đã tính dây dẫn chưa và bàn giao những chức năng nào. Giá thiết bị rẻ hơn chưa chắc tổng chi phí thấp hơn nếu còn thiếu gá, nguồn hoặc công cài đặt.

Bạn nên yêu cầu làm rõ những điểm sau trước khi đặt hàng:

• Kiểm soát bao nhiêu cửa, xác thực một chiều hay hai chiều?
• Bộ điều khiển tích hợp hay riêng; còn khả năng mở rộng không?
• Khóa phù hợp kết cấu cửa và có trạng thái nào khi mất nguồn?
• Người bên trong mở cửa và giải phóng cửa khẩn cấp bằng cách nào?
• Phần mềm, giấy phép, dữ liệu và tài khoản quản trị được bàn giao ra sao?
• Những hạng mục thi công nào đã bao gồm, những khoản nào tính theo thực tế?

Khi nghiệm thu, nên thử người có quyền và không có quyền, kiểm tra mở từ phía trong, đóng lại cửa và tình trạng khóa. Nếu cấu hình có cảm biến, nguồn dự phòng hoặc liên động khẩn cấp, từng chức năng cũng cần được thử theo kế hoạch phù hợp. Với hệ thống quản lý tập trung, hãy kiểm tra nhật ký, cách thu hồi quyền và việc sao lưu cấu hình.

Cần kiểm tra thêm hoạt động khi mất Internet hoặc mất kết nối phần mềm theo đúng kiến trúc đã chọn. Thiết bị có lưu quyền cục bộ có thể tiếp tục xác thực nếu vẫn có điện và được cấu hình phù hợp, nhưng không nên cam kết điều này cho mọi hệ thống. Chức năng quản trị từ xa và đồng bộ sự kiện có thể bị gián đoạn trong thời gian mất kết nối.

[ẢNH 5 – Chèn trước FAQ] Kỹ thuật viên FPTC người Việt đang kiểm tra đầu đọc và độ khép cửa sau lắp đặt. Áo vàng phối xanh đậm, quần xanh đậm; không đội mũ khi làm việc trong nhà ở mặt sàn, bắt buộc mũ bảo hộ nếu đứng thang. Dùng một logo chuẩn ở góc ảnh, ít chữ.
Alt: Kỹ thuật viên kiểm tra vận hành bộ kiểm soát cửa ra vào.
Chú thích: Nghiệm thu cần kiểm tra xác thực, đóng mở cửa và các chức năng đã thống nhất trong cấu hình.

10. Câu hỏi thường gặp

Chỉ mua đầu đọc và khóa điện đã đủ chưa?

Thường chưa đủ. Cần xác định bộ điều khiển có tích hợp không, nguồn cấp, phương án mở cửa phía trong, phụ kiện và dây dẫn. Các chức năng giám sát hoặc quản lý có thể cần thêm thiết bị.

Một cửa có bắt buộc dùng controller riêng không?

Không. Máy kiểm soát độc lập có thể tích hợp điều khiển cho cấu hình phù hợp. Controller riêng được xem xét khi cần kiến trúc bảo vệ tốt hơn, nhiều cửa hoặc quản lý tập trung.

Bộ kiểm soát cửa có bắt buộc kết nối Internet không?

Không phải mọi hệ thống đều cần Internet để mở cửa. Khả năng vận hành khi mất kết nối phụ thuộc nơi lưu quyền, kiến trúc và cấu hình; vẫn phải đảm bảo nguồn điện cho thiết bị liên quan.

Mất điện thì cửa tự mở hay vẫn khóa?

Phụ thuộc loại khóa, nguồn dự phòng và thiết kế. Cần kiểm tra trạng thái khi mất điện lưới, khi mất nguồn thực sự tại khóa và cơ chế giải phóng khẩn cấp.

Hai đầu đọc có nghĩa là kiểm soát hai cửa không?

Không. Hai đầu đọc có thể dùng cho chiều vào và chiều ra của cùng một cửa. Số cửa quản lý phải kiểm tra theo bộ điều khiển và cách đấu nối.

Có thể dùng máy chấm công để mở cửa không?

Chỉ khi model hỗ trợ kiểm soát cửa và tương thích với cấu hình khóa, nguồn, phụ kiện. Không nên mặc định mọi máy chấm công đều có chức năng này.

Có bắt buộc mua phần mềm riêng không?

Không phải mọi cấu hình đều cần phần mềm trả phí riêng. Cần kiểm tra chức năng có sẵn, giấy phép và yêu cầu quản lý trước khi mua.

Nút exit có ghi lại ai đi ra không?

Nút exit thường chỉ tạo yêu cầu mở cửa, không xác định danh tính. Nếu cần ghi nhận người đi ra, phải xem xét đầu đọc chiều ra và chức năng nhật ký tương ứng.

Tư vấn bộ kiểm soát cửa phù hợp với công trình

Một bộ kiểm soát cửa đầy đủ cần đáp ứng cả xác thực, giữ cửa, mở từ bên trong, cấp nguồn và cách quản lý sau lắp đặt. Chọn đúng cấu hình ngay từ đầu giúp hạn chế mua thiếu phụ kiện hoặc phải thay khóa vì không phù hợp với cửa. Khi gửi yêu cầu tư vấn, hãy cung cấp ảnh cửa, số cửa, số người dùng và nhu cầu kiểm soát một hay hai chiều.

FPTC – Công Ty Cổ Phần Giải Pháp Công Nghệ FPTC tiếp nhận tư vấn qua 08.1313.6565. Xem giải pháp lắp đặt kiểm soát cửa trọn gói để trao đổi cấu hình, phạm vi thi công và nội dung bàn giao theo công trình.
