Đấu dây Cat5: Hướng dẫn từng bước cho người mới bắt đầu
Là một trong những loại cáp Ethernet phổ biến nhất được sử dụng trong kết nối mạng. Điều quan trọng đối với cả chuyên gia CNTT và nhà mạng gia đình là phải hiểu các nguyên tắc cơ bản về nối dây Cat5. Khả năng đi dây và uốn cáp Cat5 và Cat5e đúng cách cho phép bạn tạo các kết nối và cáp vá tùy chỉnh cho các ứng dụng mạng hiện đại.
Trước khi chạy cáp cho cơ sở hạ tầng có dây của bạn. Điều cần thiết là phải tìm hiểu các nguyên tắc quan trọng của Cat5 xung quanh cách sắp xếp cặp xoắn, tiêu chuẩn cáp và kỹ thuật đầu cuối. Bài viết này phục vụ như một hướng dẫn chuyên sâu, thân thiện với người mới bắt đầu về mọi thứ liên quan đến hệ thống dây điện Cat5.
Cáp Cat5 là gì?
Cáp nối cat5 là cáp Ethernet được sử dụng trong mạng máy tính và hệ thống dây viễn thông. Cáp bao gồm bốn cặp dây đồng xoắn được kết thúc bằng đầu nối RJ45.
Cáp Cat5 có thể truyền dữ liệu lên tới 100 Mbps và thường được sử dụng cho các kết nối LAN (Mạng cục bộ). Họ cũng có thể cung cấp nguồn qua Ethernet (PoE) cho các thiết bị như camera IP và điểm truy cập Wi-Fi.
Các tính năng chính của cáp đấu nối cat5 bao gồm:
- Hỗ trợ tốc độ mạng Ethernet nhanh lên tới 100 Mbps
- Được tạo thành từ bốn cặp dây đồng xoắn
- Được sử dụng với đầu nối RJ45
- Thường được sử dụng để kết nối các thiết bị mạng và vá các kết nối mạng
- Cung cấp PoE để cấp nguồn cho các thiết bị qua cáp Ethernet
Vì vậy, tóm lại, cáp nối cat5 b là cáp mạng Ethernet có tốc độ mạng 100 Mbps, được làm bằng bốn cặp dây đồng xoắn và được sử dụng với đầu nối RJ45. Đây là thành phần thiết yếu cho mạng có dây và kết nối PoE .
Dây Cat5 hoạt động như thế nào?
Cáp Cat5 chứa bốn cặp dây đồng xoắn, được mã hóa màu và phải tuân theo sơ đồ nối dây cụ thể để hoạt động bình thường.
Có hai tiêu chuẩn nối dây chính được sử dụng cho dây A hoặc B Cat5 - T568A và T568B. Sơ đồ nối dây xác định thứ tự và hướng màu của dây trong mỗi đầu nối RJ45 ở cả hai đầu của cáp Cat5.
Việc sử dụng sơ đồ nối dây cat5 b thích hợp là rất quan trọng để đạt được chất lượng tín hiệu tối đa trên cáp. Nếu cáp ở mỗi đầu không tuân theo cùng một tiêu chuẩn nối dây thì kết nối có thể không hoạt động.

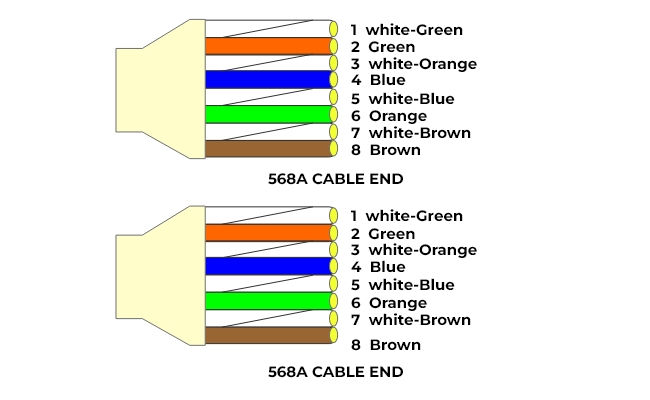

T-568A
Tiêu chuẩn T-568A chỉ định thứ tự mã màu dây cat5 như sau:

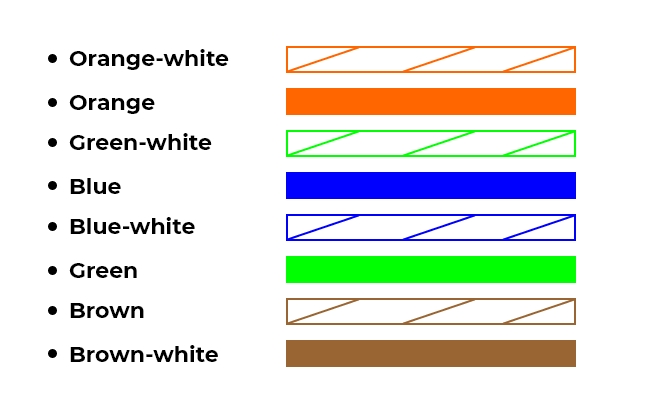

T-568B
Tiêu chuẩn T-568B chỉ định thứ tự màu dây thay thế này:
- Trắng/Cam
- Quả cam
- Trắng/Xanh
- Màu xanh da trời
- Trắng/Xanh
- Màu xanh lá
- Trắng/Nâu
- Màu nâu
Sự khác biệt duy nhất là cặp dây màu cam và màu xanh lá cây được hoán đổi giữa hai tiêu chuẩn. Chúng ta hãy xem xét đầy đủ sơ đồ nối dây cat5 b.
Sơ đồ nối dây Cat5
Có hai loại sơ đồ nối dây cat5 chính - xuyên suốt và chéo. Sơ đồ cụ thể xác định cách cấu hình các đầu nối dây tại mỗi đầu nối RJ45 ở cả hai đầu cáp. Sơ đồ nối dây cáp cat5 cụ thể xác định cách cấu hình dây ở mỗi đầu nối.
Sơ đồ nối dây thẳng Cat5
Sơ đồ nối dây cat5 nối thẳng b sử dụng cùng thông số kỹ thuật nối dây ở cả hai đầu nối. Điều này nối các sơ đồ chân cáp giống hệt nhau để cùng một cặp chân hoặc dây kết nối thẳng từ đầu này đến đầu kia. Trong sơ đồ xuyên suốt, cả hai đầu đều tuân theo cùng một tiêu chuẩn thứ tự màu dây cho sơ đồ nối dây ethernet cat5.
Trong sơ đồ nối thẳng, các dây 1-8 ở một đầu nối sẽ đi đến các chân giống nhau 1-8 ở đầu bên kia. Dưới đây là bảng phân tích chi tiết hơn về sơ đồ nối dây cat5 b:
Như bạn có thể thấy, mỗi màu dây đều khớp với cùng một số chân cắm trên đầu nối đối diện, kết nối tất cả các cặp dây từ một đầu thẳng đến giao diện kia.
Sơ đồ nối dây này cho phép kết nối mạng cơ bản bằng cách truyền/nhận dữ liệu qua các cặp dây giống hệt nhau. Nó được sử dụng chủ yếu khi kết nối máy tính trực tiếp với bộ chuyển mạch mạng, bộ định tuyến hoặc cổng Ethernet trên tường.

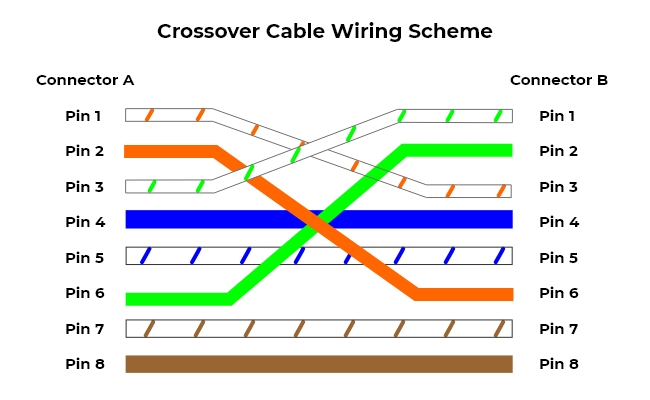

Sơ đồ nối dây chéo Cat5
Sơ đồ phân tần có các dây truyền (Tx) trên một đầu nối được hoán đổi với các dây nhận (Rx) trên đầu nối kia. Về cơ bản, sơ đồ chân dây 1-3 và 2-6 được đảo ngược giữa hai đầu RJ45.
Dưới đây là chi tiết hơn về hệ thống dây điện chéo cat5:
Điều này đảo ngược các cặp truyền và nhận giữa hai giao diện. Cáp chéo khiến các thiết bị như máy tính và bộ chuyển mạch giao tiếp trực tiếp bằng cách kết nối dây truyền và dây nhận ở đầu đối diện.
Sơ đồ chéo cho phép kết nối giữa các thiết bị giống nhau mà không cần sử dụng thiết bị mạng trung tâm. Nó thường được triển khai để liên kết trực tiếp hai máy tính hoặc hai thiết bị chuyển mạch với nhau. Điều này làm cho dây truyền ở một đầu trở thành dây nhận ở đầu đối diện, cho phép kết nối cáp trực tiếp giữa hai thiết bị tương tự - cấu hình nối dây thẳng cat5.
Vì vậy, tóm lại, sơ đồ nối dây cat5 đến RJ11 cụ thể rất quan trọng để định cấu hình các kết nối cáp Cat5 xuyên suốt và chéo.
Cách nối cáp Cat5: Hướng dẫn từng bước
Đấu dây cáp Ethernet Cat5 của riêng bạn là một quá trình khá đơn giản với các công cụ phù hợp. Dưới đây là hướng dẫn từng bước:
Bước 1: Thu thập các thành phần cần thiết
Đầu tiên, thu thập tất cả các tài liệu bạn cần:
Đảm bảo có đủ cáp nối Ethernet cat5 rj45 để chạy giữa các thiết bị của bạn mà không bị kéo quá chặt.
Bước 2: Cắt và tước đầu cáp
Sử dụng máy cắt dây để cắt cả hai đầu cáp Cat5 theo độ dài mong muốn. Để lại một chút chiều dài để làm việc.
Sau đó, dùng kìm tuốt dây để loại bỏ lớp vỏ ngoài từ 1 đến 1,5 inch ở cả hai đầu, để lộ 4 cặp dây bên trong.
Bước 3: Tháo và sắp xếp các cặp dây
Cẩn thận tháo từng cặp dây ở cuối và căn chỉnh chúng gọn gàng theo sơ đồ nối dây bạn đang sử dụng (T568A hoặc T568B).
Dây phải kéo dài một chiều dài đồng đều từ vỏ để cắm vào phích cắm RJ45.
Bước 4: Cắm dây vào phích cắm RJ45
Giữ kẹp đầu nối RJ45 hướng xuống dưới và cắm chắc chắn các dây thẳng hàng vào các rãnh theo sơ đồ nối dây của bạn (A hoặc B).
Kiểm tra kỹ xem mỗi đầu dây cat5 đã được cắm hoàn toàn vào mặt trước của đầu nối và khớp với sơ đồ nối dây chưa.
Bước 5: Uốn đầu nối RJ45
Đặt đầu nối RJ45 đã tải vào dụng cụ uốn. Hãy chắc chắn rằng nó nằm hoàn toàn trong máy uốn.
Hãy tiếp tục và uốn nó xuống thật chắc chắn. Việc này có thể cần một lực đáng kể để đập xuống và tạo tiếp xúc chắc chắn.
Bước 6: Lặp lại các bước ở đầu bên kia
Lặp lại các bước 2-5 cho đầu kia của cáp Cat5. Điều quan trọng là cả hai đầu đều tuân theo cùng một sơ đồ nối dây cho các kết nối xuyên suốt.
Và bạn đã hoàn tất! Kiểm tra xem các điểm uốn có chắc chắn không và kết nối có hoạt động hay không trước khi cài đặt chúng vĩnh viễn vào mạng của bạn.
Các thành phần của dây Cat5
Có một số thành phần cơ bản tạo nên kết nối dây Cat5:
- Cáp xoắn đôi – Như đã đề cập trước đây, cáp Cat5 chứa 4 bộ cặp dây đồng xoắn, giúp giảm nhiễu. Tốc độ xoắn đảm bảo tiếng ồn tương tự ảnh hưởng đến cả hai dây.
- Đầu nối RJ45 – Đầu nối 8P8C tiêu chuẩn được sử dụng trên cáp Cat5 và Ethernet để cho phép kết nối tối đa tám chân. “RJ” là viết tắt của “jack đã đăng ký”. Chúng cho phép dễ dàng cắm vào các cổng Ethernet.
- Cổng Ethernet - Cổng 8P8C cái có đèn báo từ tính và đèn LED để cắm đầu nối RJ45 vào.
Danh mục cáp Ethernet cho camera PoE
Có một số loại cáp Ethernet có thể cung cấp nguồn PoE cho camera an ninh:
- Cat5e – Phiên bản cải tiến của cáp Cat5 cơ bản, Cat5e có tính năng cách âm xuyên âm tốt hơn và phù hợp với tốc độ gigabit lên tới 1000 Mbps. Nó hoạt động cho camera PoE lên đến 100 mét.
- Cat6 – Cáp này cung cấp hiệu suất cao hơn lên tới 10 Gbps và cải thiện khả năng kiểm soát tiếng ồn. Khả năng cách âm kép giúp nó hữu ích cho các ứng dụng camera PoE công nghiệp.
- Cat6a – Đối với tốc độ mạng trên 10Gbps, cáp Cat6 tăng cường (Cat6a) hoạt động lên tới 100 mét. Hữu ích cho camera PoE độ phân giải cao yêu cầu công suất trên 15W.
- Cat7 – Chuẩn cáp Ethernet mới nhất hỗ trợ tốc độ lên tới 100 Gbps. Camera Cat7 PoE có cấu trúc cặp xoắn được bảo vệ chắc chắn để có khả năng chống ồn cực cao.
Vì vậy, tóm lại, cáp Cat5e, Cat6, Cat6a và Cat7 có thể cung cấp nguồn PoE cần thiết cho camera an ninh trong hệ thống giám sát. Cáp nối ethernet cat5 cấp cao hơn cung cấp khả năng chống ồn tốt hơn và băng thông cao hơn.
Câu hỏi thường gặp
Mã màu của dây Cat5 là gì?
Cáp Cat5 tuân theo thứ tự nối dây tiêu chuẩn T568A hoặc T568B. T568A có các màu xanh lá cây, xanh lá cây/trắng, cam, xanh dương, xanh dương/trắng, cam/trắng, nâu và nâu/trắng. Tiêu chuẩn T568B hoán đổi cặp màu cam và xanh lục.
Làm cách nào tôi có thể chọn giữa T568A và T568B?
Hầu hết các thiết bị Ethernet hiện đại không yêu cầu nối dây T568A hoặc T568B cụ thể miễn là cả hai đầu cáp đều tuân theo cùng một sơ đồ. T568B được sử dụng phổ biến hơn ở Mỹ, trong khi T568A phổ biến ở Châu Âu. Miễn là mỗi đầu được kết thúc giống hệt nhau thì một trong hai tiêu chuẩn sẽ hoạt động.
Tôi có thể kết hợp dây A và B của Cat5 không?
Không, cả hai đầu cáp phải tuân theo cùng một kiểu nối dây để có kết nối thích hợp. Một đầu T568A và đầu kia T568B sẽ tạo ra kết nối chéo có khả năng không hoạt động. Đảm bảo nối dây cả hai đầu cuối theo cùng tiêu chuẩn A hoặc B.
Phần kết luận
Đi dây cáp Ethernet đúng cách là điều cần thiết cho dù lắp đặt mạng gia đình hay cơ sở hạ tầng cáp quy mô lớn. Hiểu thông số kỹ thuật của Cat5, sơ đồ nối dây, quy trình uốn và các thành phần liên quan sẽ mang lại cho bạn kiến thức để làm việc với các loại cáp phổ biến này.
Áp dụng hướng dẫn nối dây từng bước cho phép ngay cả những người mới sử dụng mạng cũng có thể tùy chỉnh cáp vá Cat5. Khi lập kế hoạch cho nhu cầu kết nối của bạn, hãy đảm bảo sử dụng loại cáp và kết nối thích hợp để đạt được tốc độ và độ tin cậy tối đa. Bạn đã bao giờ thử tự chạy dây Cat5 chưa? Hãy chia sẻ kinh nghiệm của bạn với chúng tôi và cùng nhau thảo luận nhé!
