BỘ CHUÔNG CỬA CÓ HÌNH BAS-IP AV-04SDI – AZ-07LL

Bạn đang tìm kiếm một giải pháp chuông cửa có hình hiện đại, giúp nâng cao tính an toàn và tiện nghi cho ngôi nhà? Bạn muốn có thể quan sát, đàm thoại với khách và kiểm soát việc mở cửa ngay từ bên trong? Bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL là giải pháp phù hợp cho nhà ở, biệt thự, căn hộ, văn phòng và nhiều công trình hiện đại.

Bộ sản phẩm hoạt động trên nền tảng IP, sử dụng mạng Ethernet để truyền tải hình ảnh, âm thanh và dữ liệu điều khiển. Hệ thống sử dụng switch PoE và cáp mạng Cat6, giúp đơn giản hóa hệ thống dây dẫn, thuận tiện trong thi công, quản lý và mở rộng.

I. GIỚI THIỆU BỘ CHUÔNG CỬA CÓ HÌNH BAS-IP AV-04SDI – AZ-07LL

1. Thành phần của hệ thống

Một bộ chuông cửa BAS-IP cơ bản bao gồm:

• 01 chuông cửa có hình BAS-IP AV-04SDI lắp đặt tại cửa ra vào.

• 01 màn hình cảm ứng BAS-IP AZ-07LL lắp đặt bên trong nhà.

• 01 switch PoE 4 cổng kết nối các thiết bị trên hệ thống mạng.

• Hệ thống cáp mạng Cat6 dùng để truyền dữ liệu và cấp nguồn PoE cho thiết bị tương thích.

• Đầu RJ45 cùng các vật tư, phụ kiện phục vụ lắp đặt.

• Có thể tích hợp thêm khóa điện để thực hiện chức năng kiểm soát và mở cửa.

Với cấu hình trên, hệ thống đáp ứng các chức năng như gọi cửa, quan sát khách, đàm thoại hai chiều và điều khiển mở khóa, đồng thời có khả năng mở rộng theo nhu cầu của từng công trình.

2. Chuông cửa có hình BAS-IP AV-04SDI

BAS-IP AV-04SDI là chuông cửa có hình hoạt động trên nền tảng IP, được thiết kế lắp nổi tại khu vực cửa ra vào. Thiết bị tích hợp camera 2MP, giúp ghi nhận và truyền hình ảnh của khách đến màn hình bên trong nhà.

Camera có góc quan sát ngang 100°, đồng thời được trang bị 6 đèn LED hỗ trợ quan sát trong điều kiện ánh sáng yếu. Nhờ đó, người sử dụng có thể dễ dàng nhận biết và kiểm tra khách trước khi quyết định mở cửa.

AV-04SDI hỗ trợ đàm thoại hai chiều, cho phép người trong nhà giao tiếp trực tiếp với khách. Thiết bị còn tích hợp relay điều khiển khóa và hỗ trợ các phương thức mở khóa khác nhau tùy theo cấu hình hệ thống.

Thiết bị sử dụng kết nối Ethernet và hỗ trợ PoE IEEE 802.3af hoặc nguồn 12V DC. Khi sử dụng PoE, nguồn điện và dữ liệu có thể được truyền trên cùng tuyến cáp mạng, giúp giảm số lượng dây cần triển khai.

Với vỏ nhôm và chuẩn bảo vệ IP65, AV-04SDI phù hợp lắp đặt tại khu vực cửa ra vào và các vị trí ngoài trời theo điều kiện lắp đặt phù hợp.

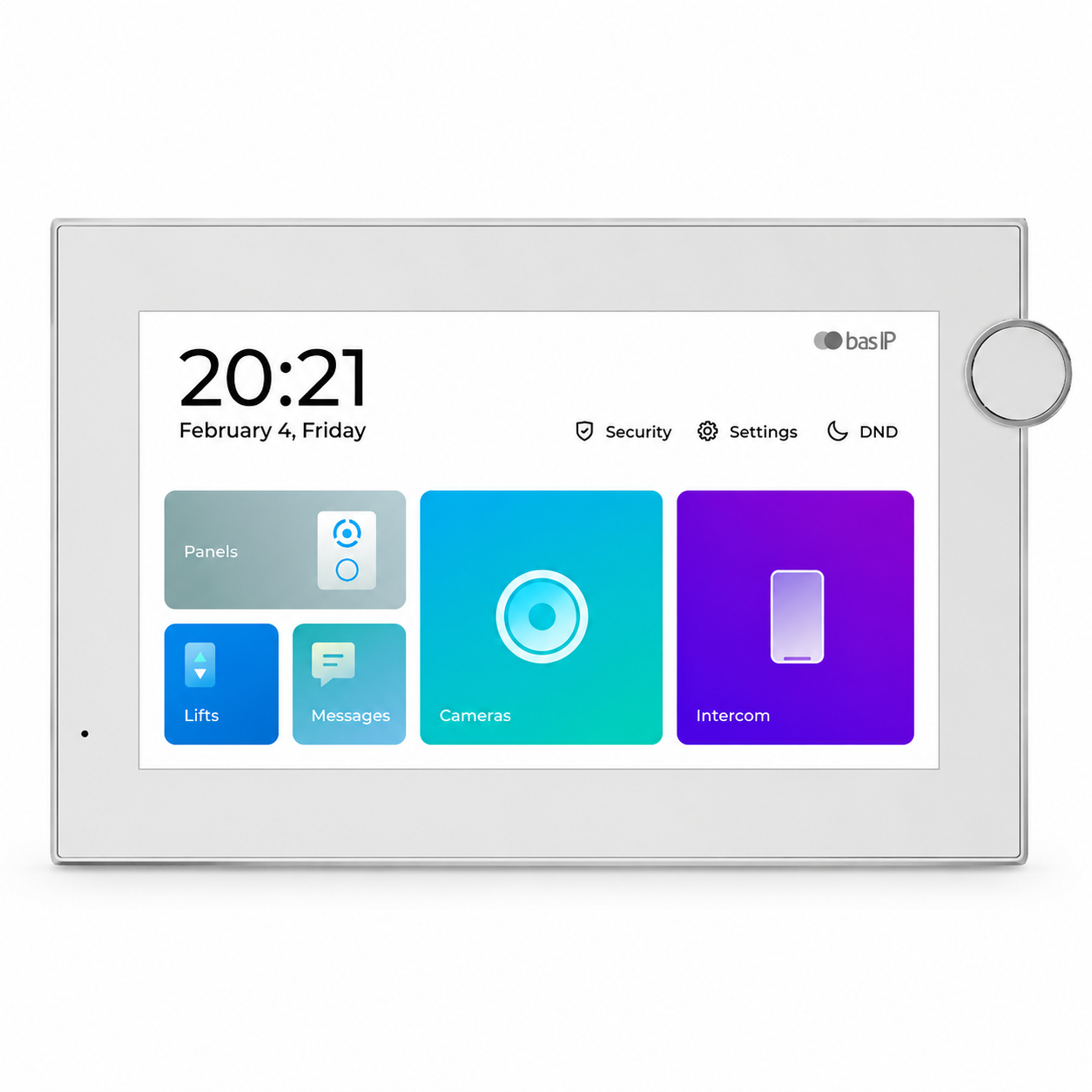

3. Màn hình cảm ứng BAS-IP AZ-07LL

BAS-IP AZ-07LL là màn hình chuông cửa IP được bố trí bên trong nhà, đóng vai trò là thiết bị giao tiếp và điều khiển chính của hệ thống.

Thiết bị được trang bị màn hình cảm ứng TFT LCD 7 inch, độ phân giải 800 × 480, giúp người sử dụng quan sát hình ảnh truyền về từ chuông cửa AV-04SDI. Khi khách nhấn nút gọi, cuộc gọi được truyền qua mạng IP đến màn hình để người bên trong tiếp nhận.

Thông qua AZ-07LL, người sử dụng có thể quan sát khách, nhận cuộc gọi, đàm thoại hai chiều và điều khiển mở khóa khi hệ thống được kết nối với khóa điện.

AZ-07LL sử dụng kết nối Ethernet và hỗ trợ PoE hoặc nguồn 12V DC. Màn hình còn hỗ trợ kết nối nhiều bảng gọi, màn hình bổ sung và camera IP, tạo thuận lợi cho việc mở rộng hệ thống khi cần thiết.

4. Switch PoE 4 cổng

Switch PoE 4 cổng đóng vai trò là thiết bị kết nối trung tâm, giúp AV-04SDI, AZ-07LL và các thiết bị IP khác giao tiếp với nhau thông qua mạng Ethernet.

Switch PoE có khả năng vừa truyền dữ liệu mạng vừa cấp nguồn PoE cho các thiết bị tương thích trên cùng tuyến cáp. Điều này giúp hạn chế việc bố trí riêng nguồn điện tại từng vị trí và đơn giản hóa quá trình thi công.

Với 8 cổng kết nối, switch còn cung cấp khả năng dự phòng để bổ sung thêm màn hình, camera hoặc các thiết bị IP khác khi hệ thống cần mở rộng.

5. Hệ thống cáp mạng Cat6

Các thiết bị trong hệ thống được kết nối thông qua cáp mạng Cat6, sử dụng đầu kết nối RJ45.

Cáp Cat6 đảm nhiệm việc truyền dữ liệu Ethernet giữa chuông cửa, màn hình và switch, đồng thời truyền nguồn PoE đến các thiết bị tương thích. Việc sử dụng hạ tầng cáp mạng giúp hệ thống gọn gàng, dễ kiểm tra, bảo trì và nâng cấp.

II. NGUYÊN LÝ HOẠT ĐỘNG

Nguyên lý hoạt động của bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL đơn giản và thuận tiện cho người sử dụng.

Khi khách đến và nhấn nút gọi trên AV-04SDI, thiết bị sẽ gửi tín hiệu cuộc gọi, hình ảnh và âm thanh thông qua mạng IP đến màn hình AZ-07LL bên trong nhà.

Người sử dụng có thể quan sát hình ảnh của khách trên màn hình và thực hiện đàm thoại hai chiều. Sau khi xác nhận khách, người dùng có thể thực hiện lệnh mở khóa cửa từ màn hình nếu hệ thống đã được kết nối với khóa điện.

Mô hình kết nối cơ bản:

AV-04SDI → Cáp mạng Cat6 → Switch PoE 4 cổng → Cáp mạng Cat6 → AZ-07LL

Switch có thể kết nối với LAN/Router của công trình tùy theo thiết kế và các chức năng mạng cần triển khai.

III. TÍNH NĂNG NỔI BẬT

1. Quan sát hình ảnh người gọi cửa

Chuông cửa AV-04SDI tích hợp camera 2MP, giúp người sử dụng quan sát khu vực cửa ra vào và nhận biết khách trước khi quyết định mở cửa.

2. Đàm thoại hai chiều

Hệ thống hỗ trợ đàm thoại hai chiều, cho phép người bên trong giao tiếp trực tiếp với khách tại cửa thông qua chuông cửa và màn hình.

3. Điều khiển mở khóa

AV-04SDI tích hợp relay điều khiển khóa. Khi hệ thống được kết nối với khóa điện, người sử dụng có thể thực hiện lệnh mở cửa từ màn hình trong nhà.

4. Kết nối trên nền tảng IP

Các thiết bị giao tiếp thông qua mạng Ethernet, giúp hệ thống có khả năng kết nối linh hoạt và thuận tiện khi tích hợp vào hạ tầng mạng của công trình.

5. Hỗ trợ PoE

Công nghệ PoE cho phép truyền dữ liệu và cấp nguồn trên cùng một tuyến cáp mạng đối với các thiết bị tương thích, giúp giảm dây dẫn và đơn giản hóa quá trình thi công.

6. Hỗ trợ lắp đặt ngoài trời

Chuông cửa AV-04SDI đạt chuẩn IP65, sử dụng vỏ nhôm và thiết kế lắp nổi, phù hợp bố trí tại khu vực cửa ra vào.

7. Khả năng mở rộng

Hệ thống hoạt động trên nền tảng IP nên có khả năng mở rộng linh hoạt. Màn hình AZ-07LL có thể làm việc với nhiều thiết bị BAS-IP và camera IP tương thích, phù hợp khi nhu cầu sử dụng của công trình tăng lên.

IV. ƯU ĐIỂM CỦA BỘ BAS-IP AV-04SDI – AZ-07LL

Bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL sở hữu nhiều ưu điểm:

• Hoạt động trên nền tảng IP/Ethernet.

• Chuông cửa tích hợp camera 2MP.

• Góc quan sát ngang 100°.

• Hỗ trợ quan sát trong điều kiện ánh sáng yếu với 6 LED.

• Hỗ trợ đàm thoại hai chiều.

• Màn hình cảm ứng 7 inch.

• Hỗ trợ kết nối khóa điện và điều khiển mở cửa.

• Chuông cửa đạt chuẩn bảo vệ IP65.

• Thiết kế AV-04SDI lắp nổi, thuận tiện cho thi công.

• Hỗ trợ PoE, giúp giảm hệ thống dây nguồn.

• Sử dụng cáp mạng Cat6 thuận tiện cho thi công và bảo trì.

• Switch PoE 4 cổng cung cấp khả năng dự phòng để mở rộng thiết bị.

• Kiến trúc IP thuận tiện trong quản lý và nâng cấp hệ thống.

V. ỨNG DỤNG

Bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL phù hợp triển khai tại nhà ở, biệt thự, căn hộ, văn phòng, showroom, cửa hàng và các công trình có nhu cầu kiểm soát khách tại cửa ra vào.

Sự kết hợp giữa chuông cửa AV-04SDI, màn hình AZ-07LL, switch PoE 4 cổng và cáp mạng Cat6 tạo thành một giải pháp chuông cửa có hình IP đồng bộ, đáp ứng nhu cầu quan sát, giao tiếp và kiểm soát cửa. Hệ thống có cấu trúc gọn gàng, thuận tiện trong thi công, quản lý, bảo trì và mở rộng.

BAS-IP AV-04SDI – AZ-07LL là giải pháp phù hợp cho các công trình hướng đến sự an toàn, tiện nghi, hiện đại và khả năng mở rộng lâu dài.
