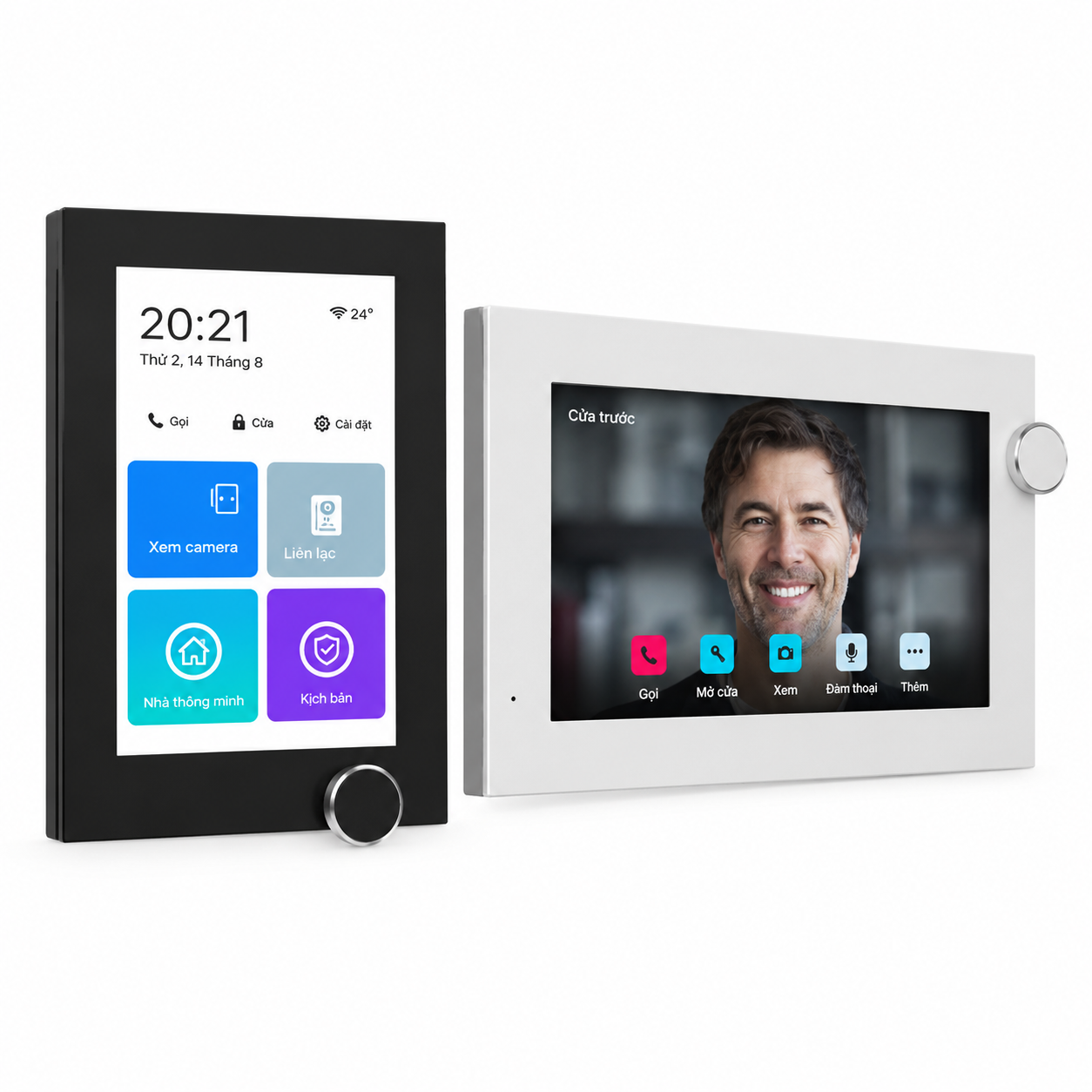

BỘ CHUÔNG CỬA CÓ HÌNH BAS-IP AV-04SDI – AZ-07LL

Bạn đang tìm kiếm một giải pháp chuông cửa có hình hiện đại, giúp nâng cao tính an toàn và tiện nghi cho ngôi nhà? Bạn muốn có thể quan sát, đàm thoại với khách và kiểm soát việc mở cửa ngay từ bên trong mà không cần trực tiếp ra cửa? Bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL là giải pháp phù hợp cho nhà ở, biệt thự, căn hộ, văn phòng và các công trình hiện đại.

Bộ sản phẩm hoạt động trên nền tảng IP, sử dụng hệ thống mạng Ethernet để truyền tải hình ảnh, âm thanh và dữ liệu điều khiển. Với khả năng hỗ trợ PoE, hệ thống có thể truyền dữ liệu và cấp nguồn cho thiết bị thông qua cáp mạng, giúp giảm dây dẫn, đơn giản hóa quá trình thi công và tăng tính thẩm mỹ cho công trình.

I. GIỚI THIỆU BỘ CHUÔNG CỬA CÓ HÌNH BAS-IP AV-04SDI – AZ-07LL

1. Thành phần của hệ thống

Một hệ thống chuông cửa BAS-IP cơ bản được xây dựng với các thành phần chính:

• 01 chuông cửa có hình BAS-IP AV-04SDI lắp đặt ngoài cửa.

• 01 màn hình cảm ứng BAS-IP AZ-07LL lắp đặt bên trong nhà.

• 01 switch PoE 4 cổng dùng để kết nối mạng và cấp nguồn PoE cho các thiết bị.

• Hệ thống cáp mạng Cat6 dùng để truyền dữ liệu và nguồn PoE.

• Đầu nối RJ45 và các vật tư, phụ kiện lắp đặt cần thiết.

• Có thể kết nối thêm khóa điện để thực hiện chức năng kiểm soát và mở cửa.

Với cấu hình trên, hệ thống tạo thành một giải pháp chuông cửa có hình IP đồng bộ, đáp ứng các nhu cầu cơ bản như gọi cửa, quan sát hình ảnh, đàm thoại hai chiều và điều khiển mở khóa.

2. Chuông cửa có hình BAS-IP AV-04SDI

BAS-IP AV-04SDI là thiết bị chuông cửa IP được lắp đặt tại khu vực cửa ra vào. Thiết bị tích hợp camera độ phân giải 2MP, cho phép ghi nhận và truyền hình ảnh của người đứng trước cửa về màn hình trong nhà.

Camera có góc quan sát rộng, hỗ trợ quan sát khu vực phía trước cửa và được trang bị hệ thống LED hỗ trợ trong điều kiện ánh sáng yếu. Nhờ đó, người sử dụng có thể nhận biết và kiểm tra khách trước khi quyết định mở cửa.

AV-04SDI hỗ trợ đàm thoại hai chiều, giúp người trong nhà và khách bên ngoài có thể giao tiếp trực tiếp thông qua chuông cửa và màn hình. Thiết bị đồng thời hỗ trợ kết nối với hệ thống khóa điện để thực hiện chức năng mở cửa.

Thiết bị sử dụng kết nối mạng Ethernet và hỗ trợ PoE IEEE 802.3af hoặc nguồn 12V DC. Với phương án sử dụng PoE, chỉ cần một tuyến cáp mạng từ switch đến chuông cửa để vừa truyền dữ liệu vừa cấp nguồn, giúp việc thi công đơn giản và gọn gàng hơn.

Với thiết kế vỏ nhôm và chuẩn bảo vệ IP65, AV-04SDI phù hợp lắp đặt tại khu vực ngoài trời và các vị trí cửa ra vào.

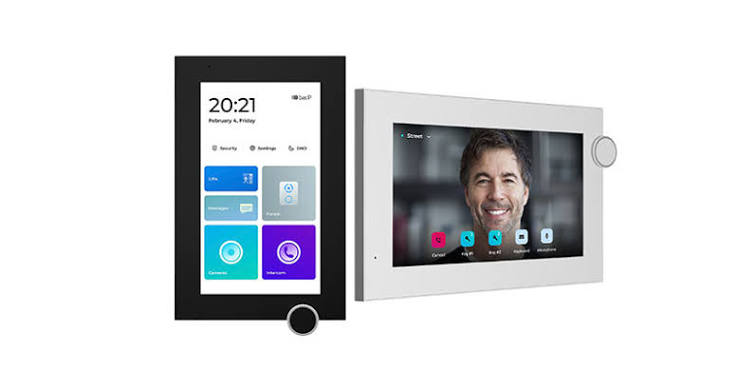

3. Màn hình cảm ứng BAS-IP AZ-07LL

BAS-IP AZ-07LL là màn hình chuông cửa IP được lắp đặt bên trong nhà, đóng vai trò là giao diện chính để người sử dụng tương tác với hệ thống.

Thiết bị được trang bị màn hình cảm ứng 7 inch, cho phép hiển thị hình ảnh truyền về từ chuông cửa AV-04SDI. Khi có khách nhấn chuông, màn hình sẽ tiếp nhận cuộc gọi và hiển thị hình ảnh người đang đứng phía trước cửa.

Thông qua AZ-07LL, người sử dụng có thể quan sát hình ảnh, nhận cuộc gọi, đàm thoại hai chiều và thực hiện lệnh mở khóa khi hệ thống được kết nối với khóa điện.

Màn hình sử dụng kết nối Ethernet và hỗ trợ PoE hoặc nguồn 12V DC, thuận tiện khi triển khai chung với hệ thống mạng của công trình. Ngoài chuông cửa, thiết bị còn có khả năng làm việc với nhiều thiết bị IP tương thích, tạo điều kiện thuận lợi cho việc mở rộng hệ thống sau này.

4. Switch PoE 4 cổng

Switch PoE 4 cổng đóng vai trò là thiết bị kết nối trung tâm của hệ thống. Switch thực hiện việc kết nối chuông cửa AV-04SDI, màn hình AZ-07LL và các thiết bị mạng liên quan trên cùng một hệ thống Ethernet.

Việc sử dụng switch hỗ trợ PoE giúp truyền dữ liệu và cấp nguồn trên cùng một cáp mạng, nhờ đó hạn chế việc phải bố trí riêng nguồn điện tại từng vị trí thiết bị.

Với cấu hình 4 cổng, hệ thống còn có khả năng dự phòng cổng kết nối để bổ sung thêm các thiết bị IP khác trong trường hợp công trình cần mở rộng.

5. Hệ thống cáp mạng Cat6

Các thiết bị được kết nối với nhau thông qua cáp mạng Cat6, phù hợp cho việc truyền dữ liệu Ethernet và cấp nguồn PoE.

Việc sử dụng cáp mạng Cat6 giúp hệ thống có đường truyền ổn định, thuận tiện trong thi công và dễ dàng kiểm tra, bảo trì. Cáp được đấu nối với các thiết bị thông qua đầu RJ45 và được triển khai từ vị trí switch đến chuông cửa, màn hình cũng như các thiết bị mạng khác của hệ thống.

II. NGUYÊN LÝ HOẠT ĐỘNG

Nguyên lý hoạt động của bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL được thiết kế đơn giản và thuận tiện cho người sử dụng.

Khi khách đến và nhấn nút gọi trên AV-04SDI, thiết bị sẽ gửi tín hiệu cuộc gọi thông qua mạng IP đến màn hình AZ-07LL bên trong nhà. Màn hình sẽ hiển thị hình ảnh từ camera của chuông cửa để người sử dụng nhận biết khách.

Người sử dụng có thể nhận cuộc gọi và thực hiện đàm thoại hai chiều với khách. Sau khi xác nhận, người dùng có thể thực hiện lệnh mở khóa cửa trực tiếp từ màn hình nếu hệ thống đã được kết nối với khóa điện.

Mô hình kết nối cơ bản:

AV-04SDI → Cáp mạng Cat6 → Switch PoE 4 cổng → Cáp mạng Cat6 → AZ-07LL

Switch có thể được kết nối với hệ thống LAN/Router của công trình tùy theo phương án thiết kế và các chức năng mạng cần sử dụng.

III. TÍNH NĂNG NỔI BẬT

1. Quan sát hình ảnh người gọi cửa

Camera 2MP được tích hợp trên AV-04SDI giúp người sử dụng quan sát khu vực cửa ra vào và nhận biết khách trước khi mở cửa. Đây là chức năng quan trọng giúp nâng cao khả năng kiểm soát người ra vào công trình.

2. Đàm thoại hai chiều

Hệ thống cho phép người bên trong và khách bên ngoài thực hiện cuộc gọi và đàm thoại hai chiều, giúp người sử dụng trao đổi với khách mà không cần trực tiếp mở cửa.

3. Điều khiển mở khóa

AV-04SDI có khả năng tích hợp với hệ thống khóa cửa. Khi xác nhận đúng khách, người sử dụng có thể thực hiện lệnh mở cửa thông qua màn hình trong nhà, tạo sự thuận tiện trong quá trình đón tiếp khách.

4. Hỗ trợ PoE

Một trong những ưu điểm nổi bật của giải pháp BAS-IP là khả năng sử dụng PoE. Công nghệ này cho phép nguồn điện và dữ liệu được truyền trên cùng tuyến cáp Ethernet, nhờ đó giảm số lượng dây dẫn và nguồn điện cần bố trí tại từng thiết bị.

5. Phù hợp lắp đặt ngoài trời

Chuông cửa AV-04SDI có thiết kế chắc chắn với chuẩn bảo vệ IP65, giúp thiết bị phù hợp với môi trường lắp đặt tại khu vực cửa ra vào và các vị trí ngoài trời theo điều kiện lắp đặt phù hợp.

6. Dễ dàng mở rộng

Do hoạt động trên nền tảng IP, hệ thống có khả năng mở rộng linh hoạt. Tùy theo quy mô công trình, có thể bổ sung thêm màn hình, chuông cửa hoặc các thiết bị IP tương thích mà không cần thay đổi toàn bộ kiến trúc hệ thống.

IV. ƯU ĐIỂM CỦA BỘ BAS-IP AV-04SDI – AZ-07LL

Bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL mang lại nhiều ưu điểm cho các công trình hiện đại:

• Hệ thống chuông cửa hoạt động hoàn toàn trên nền tảng IP.

• Camera chuông cửa độ phân giải 2MP, hỗ trợ quan sát khách tại cửa.

• Hỗ trợ đàm thoại hai chiều giữa chuông cửa và màn hình.

• Màn hình cảm ứng 7 inch thuận tiện cho việc quan sát và điều khiển.

• Hỗ trợ kết nối khóa điện và điều khiển mở cửa.

• Chuông cửa đạt chuẩn bảo vệ IP65, phù hợp với vị trí lắp đặt ngoài trời.

• Hỗ trợ PoE, giúp đơn giản hóa hệ thống dây dẫn.

• Sử dụng cáp mạng Cat6, thuận tiện cho thi công và bảo trì.

• Switch PoE 4 cổng tạo khả năng dự phòng và mở rộng hệ thống.

• Kiến trúc IP thuận tiện cho việc tích hợp vào hạ tầng mạng của công trình.

V. ỨNG DỤNG

Bộ chuông cửa có hình BAS-IP AV-04SDI – AZ-07LL phù hợp triển khai cho nhà ở, biệt thự, căn hộ, văn phòng, showroom, cửa hàng và các công trình có nhu cầu kiểm soát khách tại cửa ra vào.

Với sự kết hợp giữa chuông cửa AV-04SDI, màn hình AZ-07LL, switch PoE 4 cổng và hệ thống cáp mạng Cat6, giải pháp mang lại sự thuận tiện trong giao tiếp, quan sát và kiểm soát cửa. Đồng thời, kiến trúc IP và khả năng cấp nguồn PoE giúp hệ thống có cấu trúc gọn gàng, dễ thi công, quản lý và mở rộng.

BAS-IP AV-04SDI – AZ-07LL là giải pháp chuông cửa có hình phù hợp cho các công trình hướng đến sự an toàn, tiện nghi, hiện đại và khả năng mở rộng lâu dài.
