BỘ CHUÔNG CỬA CÓ HÌNH BAS-IP AV-05FD – AT-07

Bạn đang tìm kiếm một giải pháp chuông cửa có hình hiện đại, giúp nâng cao tính an toàn và tiện nghi cho ngôi nhà? Bạn muốn có thể quan sát, đàm thoại với khách và kiểm soát việc mở cửa ngay từ bên trong? Bộ chuông cửa có hình BAS-IP AV-05FD – AT-07 là giải pháp phù hợp cho nhà ở, biệt thự, căn hộ, văn phòng và nhiều công trình hiện đại.

Bộ sản phẩm hoạt động trên nền tảng IP, sử dụng mạng Ethernet để truyền tải hình ảnh, âm thanh và dữ liệu điều khiển. Hệ thống sử dụng switch PoE và cáp mạng Cat6, giúp đơn giản hóa hệ thống dây dẫn, thuận tiện trong thi công, quản lý và mở rộng.

I. GIỚI THIỆU BỘ CHUÔNG CỬA CÓ HÌNH BAS-IP AV-05FD – AT-07

1. Thành phần của hệ thống

Một bộ chuông cửa BAS-IP cơ bản bao gồm:

• 01 chuông cửa có hình BAS-IP AV-05FD lắp đặt tại cửa ra vào.

• 01 màn hình cảm ứng BAS-IP AT-07 lắp đặt bên trong nhà.

• 01 switch PoE 4 cổng kết nối các thiết bị trên hệ thống mạng.

• Hệ thống cáp mạng Cat6 dùng để truyền dữ liệu và cấp nguồn PoE cho thiết bị tương thích.

• Đầu RJ45 cùng các vật tư, phụ kiện phục vụ lắp đặt.

• Có thể tích hợp thêm khóa điện để thực hiện chức năng kiểm soát và mở cửa.

Với cấu hình trên, hệ thống đáp ứng các chức năng như gọi cửa, quan sát khách, đàm thoại hai chiều và điều khiển mở khóa, đồng thời có khả năng mở rộng theo nhu cầu của từng công trình.

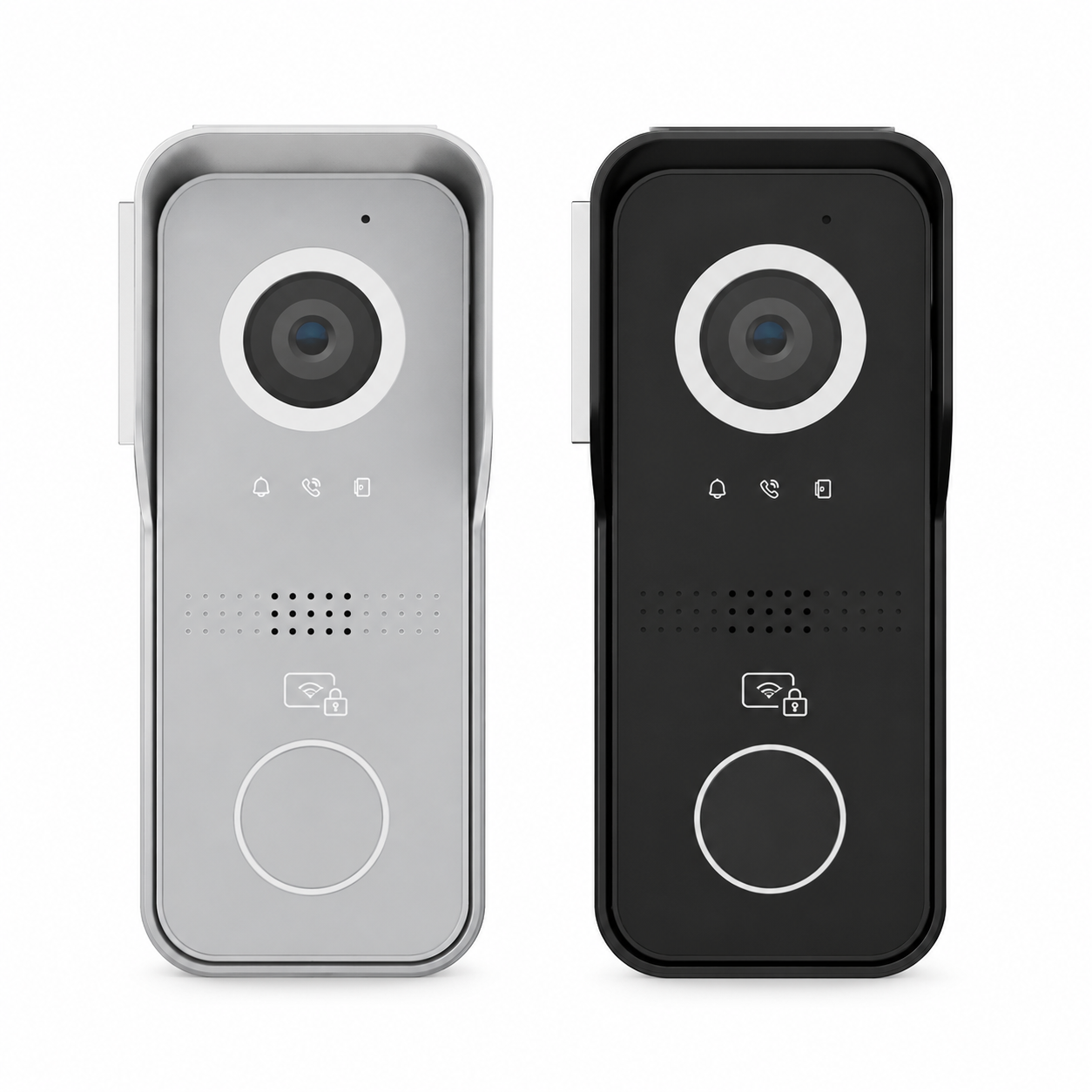

2. Chuông cửa có hình BAS-IP AV-05FD

BAS-IP AV-05FD là chuông cửa có hình IP dành cho một người dùng, được thiết kế lắp âm tại khu vực cửa ra vào. Thiết bị được trang bị camera 2MP, cảm biến 1/3 inch, cung cấp hình ảnh độ phân giải 720p.

Camera có góc quan sát ngang 100°, độ nhạy sáng 0.01 Lux và được trang bị 6 LED hỗ trợ quan sát trong điều kiện ánh sáng yếu. Nhờ đó, người sử dụng có thể quan sát và xác định khách trước khi thực hiện thao tác mở cửa.

AV-05FD hỗ trợ truyền video RTSP, giao tiếp với màn hình trong nhà và điều khiển mở khóa. Thiết bị sử dụng kết nối mạng IP và hỗ trợ PoE hoặc nguồn 12V DC, giúp việc triển khai nguồn và dữ liệu thuận tiện hơn.

Với vỏ nhôm, chuẩn bảo vệ IP65 và khả năng chống va đập IK08, AV-05FD phù hợp triển khai tại khu vực cửa ra vào. Thiết kế lắp âm mang lại sự gọn gàng và hài hòa với kiến trúc công trình.

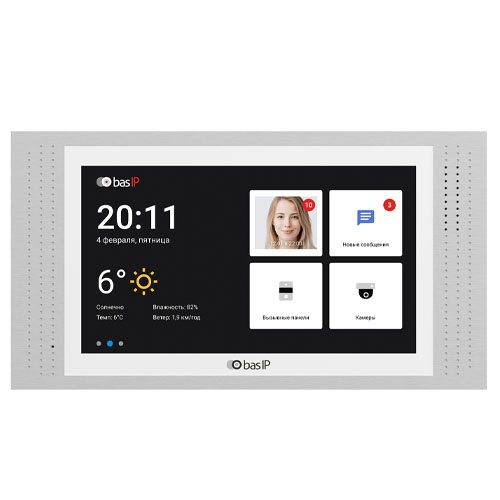

3. Màn hình cảm ứng BAS-IP AT-07

BAS-IP AT-07 là màn hình video intercom IP cao cấp được bố trí bên trong nhà, đóng vai trò là trung tâm giao tiếp và điều khiển của hệ thống.

Thiết bị sở hữu màn hình cảm ứng điện dung IPS LCD 7 inch, độ phân giải 1024 × 600, mang lại giao diện trực quan và hình ảnh rõ nét. AT-07 hoạt động trên hệ điều hành Android 10.0 và được tích hợp camera.

Khi khách nhấn chuông tại AV-05FD, người sử dụng có thể tiếp nhận cuộc gọi trên AT-07, quan sát hình ảnh, đàm thoại và thực hiện điều khiển mở khóa.

AT-07 hỗ trợ PoE hoặc nguồn 12V DC, có khe cắm thẻ microSDHC và khả năng lưu video, âm thanh. Màn hình còn hỗ trợ kết nối tối đa 32 camera IP, 8 màn hình bổ sung và 9 bảng gọi, tạo điều kiện thuận lợi khi cần mở rộng hệ thống.

Ngoài chức năng video intercom, AT-07 còn hỗ trợ nhiều tính năng như DND, chế độ im lặng, gọi thang máy, điều khiển nhà thông minh và cài đặt ứng dụng bên thứ ba.

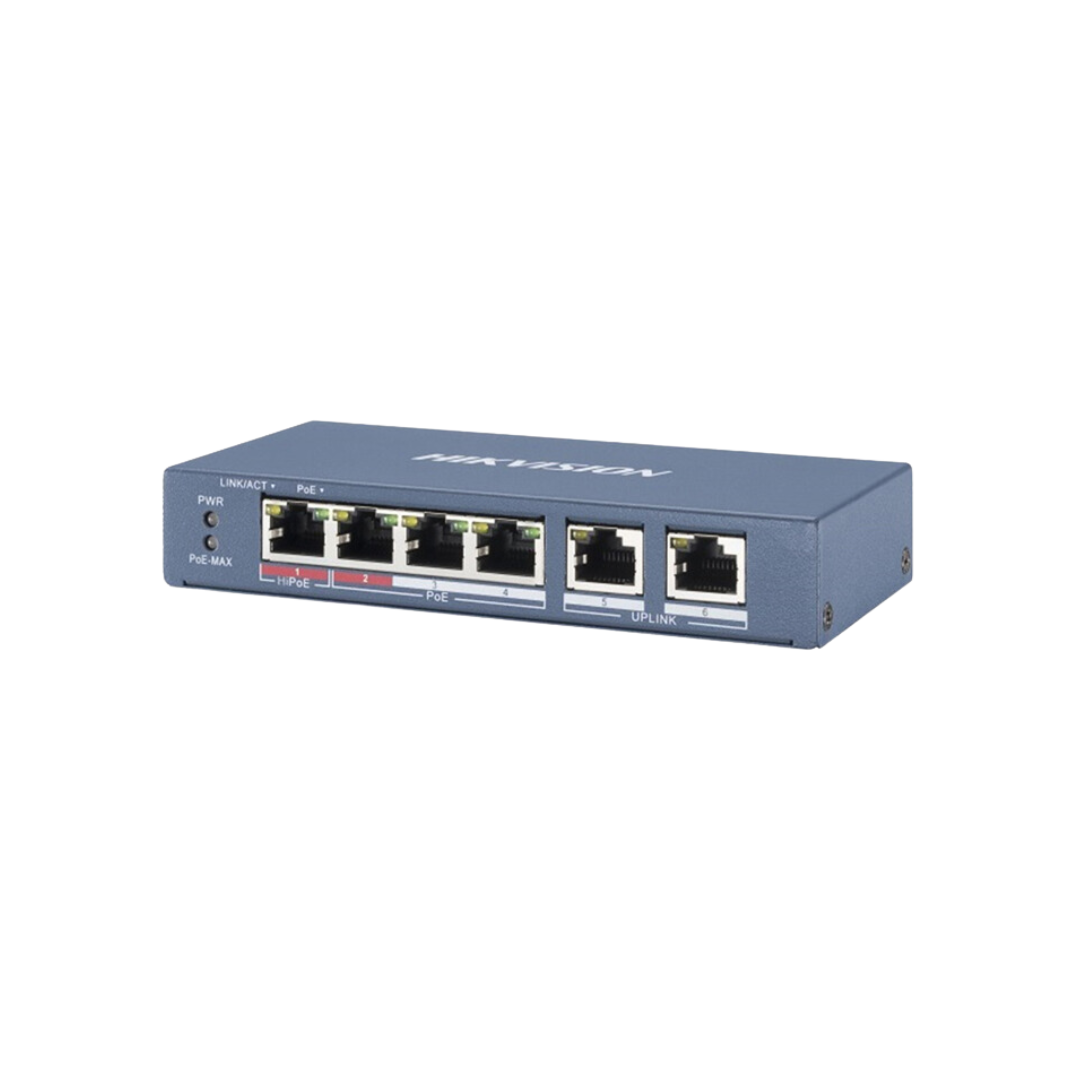

4. Switch PoE 4 cổng

Switch PoE 4 cổng đóng vai trò là thiết bị kết nối trung tâm của hệ thống, giúp AV-05FD, AT-07 và các thiết bị IP khác giao tiếp với nhau thông qua mạng Ethernet.

Switch PoE có khả năng vừa truyền dữ liệu mạng vừa cấp nguồn PoE cho các thiết bị tương thích trên cùng tuyến cáp. Nhờ đó, hệ thống hạn chế việc bố trí riêng đường nguồn tại từng vị trí thiết bị.

Với 4 cổng kết nối, switch còn cung cấp khả năng dự phòng để bổ sung thêm camera IP, màn hình hoặc các thiết bị mạng khác khi công trình cần mở rộng.

5. Hệ thống cáp mạng Cat6

Các thiết bị trong hệ thống được kết nối thông qua cáp mạng Cat6, sử dụng đầu kết nối RJ45.

Cáp Cat6 đảm nhiệm việc truyền dữ liệu Ethernet giữa chuông cửa, màn hình và switch, đồng thời có thể truyền nguồn PoE đến các thiết bị tương thích. Hạ tầng cáp mạng giúp hệ thống có cấu trúc gọn gàng, thuận tiện cho việc kiểm tra, bảo trì và nâng cấp.

II. NGUYÊN LÝ HOẠT ĐỘNG

Nguyên lý hoạt động của bộ chuông cửa có hình BAS-IP AV-05FD – AT-07 đơn giản và thuận tiện cho người sử dụng.

Khi khách đến và thực hiện gọi cửa trên AV-05FD, thiết bị sẽ gửi tín hiệu cuộc gọi cùng hình ảnh và âm thanh thông qua mạng IP đến màn hình AT-07 bên trong nhà.

Người sử dụng có thể quan sát hình ảnh của khách trên màn hình và thực hiện đàm thoại hai chiều. Sau khi xác nhận khách, người dùng có thể thực hiện lệnh mở khóa cửa từ màn hình nếu hệ thống được kết nối với khóa điện.

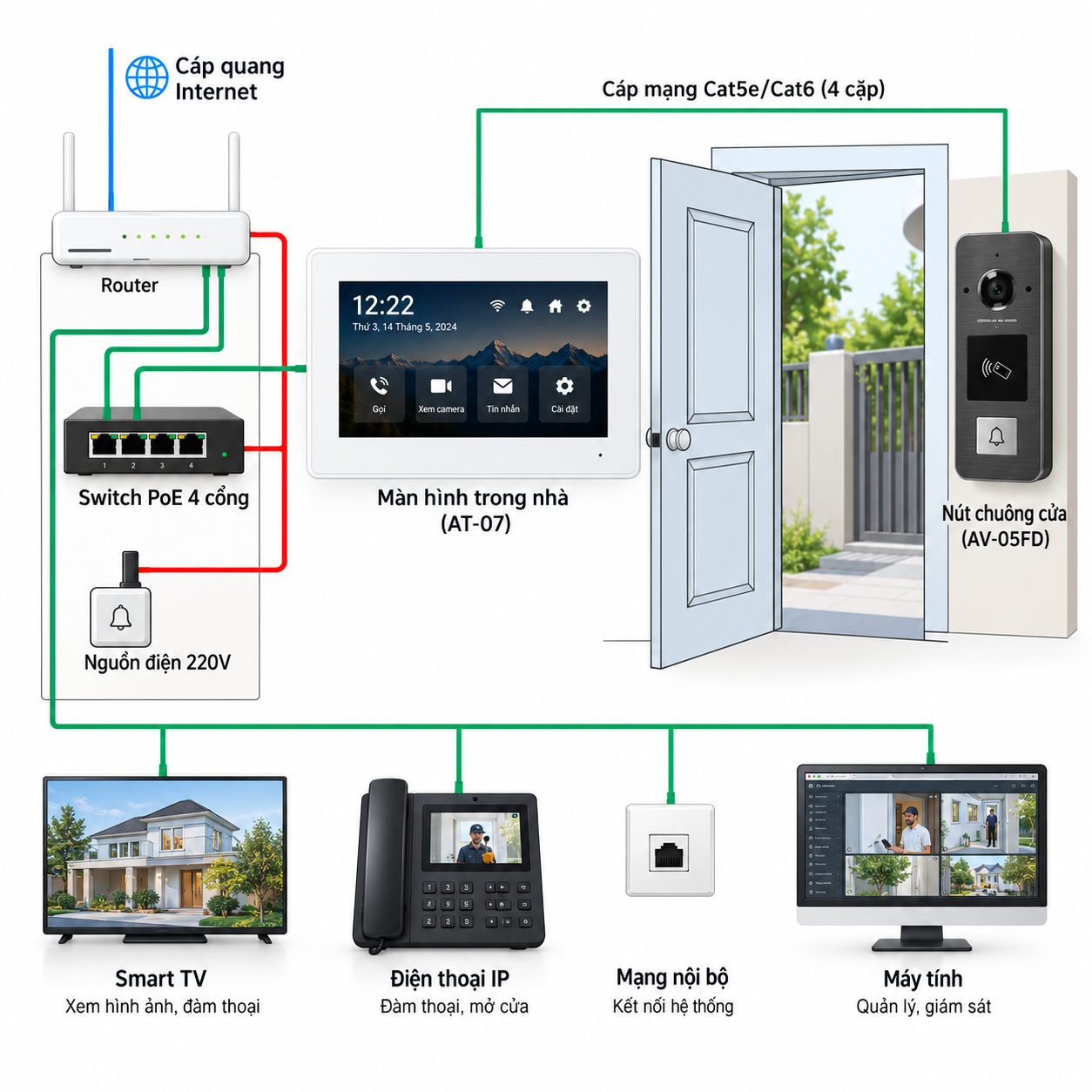

Mô hình kết nối cơ bản:

AV-05FD → Cáp mạng Cat6 → Switch PoE 4 cổng → Cáp mạng Cat6 → AT-07

Switch có thể kết nối với LAN/Router của công trình tùy theo thiết kế và các chức năng mạng cần triển khai.

III. TÍNH NĂNG NỔI BẬT

1. Quan sát hình ảnh người gọi cửa

AV-05FD được trang bị camera 2MP, độ phân giải video 720p và góc quan sát ngang 100°, giúp người sử dụng quan sát khách tại khu vực cửa ra vào.

2. Đàm thoại hai chiều

Hệ thống hỗ trợ đàm thoại hai chiều, cho phép người sử dụng giao tiếp với khách tại cửa thông qua chuông cửa và màn hình AT-07.

3. Điều khiển mở khóa

Hệ thống có thể kết nối với khóa điện. Sau khi xác nhận khách, người sử dụng có thể thực hiện lệnh mở cửa từ màn hình trong nhà.

4. Màn hình IPS 7 inch độ phân giải cao

AT-07 được trang bị màn hình IPS 7 inch, độ phân giải 1024 × 600, cho khả năng hiển thị rõ ràng và giao diện cảm ứng thuận tiện khi sử dụng.

5. Kết nối trên nền tảng IP

Các thiết bị giao tiếp thông qua mạng Ethernet, giúp hệ thống dễ dàng tích hợp vào hạ tầng mạng hiện có của công trình.

6. Hỗ trợ PoE

Cả AV-05FD và AT-07 đều hỗ trợ PoE, cho phép cấp nguồn và truyền dữ liệu qua hạ tầng mạng, giúp giảm dây dẫn và đơn giản hóa quá trình thi công.

7. Khả năng mở rộng

AT-07 hỗ trợ kết nối nhiều màn hình, bảng gọi và camera IP. Kiến trúc IP giúp hệ thống thuận tiện mở rộng khi nhu cầu sử dụng của công trình thay đổi.

8. Tích hợp nhà thông minh

Màn hình AT-07 sử dụng Android 10.0, hỗ trợ cài đặt ứng dụng bên thứ ba và các chức năng điều khiển nhà thông minh như đèn, rèm và thang máy, giúp mở rộng khả năng sử dụng ngoài chức năng chuông cửa.

IV. ƯU ĐIỂM CỦA BỘ BAS-IP AV-05FD – AT-07

Bộ chuông cửa có hình BAS-IP AV-05FD – AT-07 sở hữu nhiều ưu điểm:

• Hoạt động trên nền tảng IP/Ethernet.

• Chuông cửa tích hợp camera 2MP.

• Góc quan sát ngang 100°.

• Hỗ trợ quan sát ban đêm với 6 LED.

• Hỗ trợ đàm thoại hai chiều.

• Màn hình cảm ứng IPS 7 inch, 1024 × 600.

• Màn hình sử dụng Android 10.0.

• Hỗ trợ kết nối khóa điện và điều khiển mở cửa.

• AV-05FD đạt chuẩn bảo vệ IP65, IK08.

• Thiết kế AV-05FD lắp âm, gọn gàng và thẩm mỹ.

• Hỗ trợ PoE, giúp đơn giản hóa hệ thống dây dẫn.

• Hỗ trợ kết nối nhiều camera IP và thiết bị BAS-IP.

• AT-07 hỗ trợ các chức năng nhà thông minh và ứng dụng bên thứ ba.

• Kiến trúc IP thuận tiện cho việc quản lý và nâng cấp hệ thống.

V. ỨNG DỤNG

Bộ chuông cửa có hình BAS-IP AV-05FD – AT-07 phù hợp triển khai tại nhà ở, biệt thự, căn hộ, văn phòng, showroom, cửa hàng và các công trình có nhu cầu kiểm soát khách tại cửa ra vào.

Sự kết hợp giữa chuông cửa AV-05FD, màn hình AT-07, switch PoE 4 cổng và cáp mạng Cat6 tạo thành giải pháp video intercom IP đồng bộ, đáp ứng nhu cầu quan sát, giao tiếp và kiểm soát cửa. Hệ thống có cấu trúc gọn gàng, thuận tiện trong thi công, quản lý, bảo trì và mở rộng.

BAS-IP AV-05FD – AT-07 là giải pháp phù hợp cho các công trình hướng đến sự an toàn, tiện nghi, hiện đại và khả năng mở rộng lâu dài.
